Obudowa p/t IP30 24M z ramką, drzwiami oraz listwami śrubowymi N+PE (zamiennik UK520E), UK624E3 | 2CPX077841R9999 ABB

Opis i Kluczowe Cechy

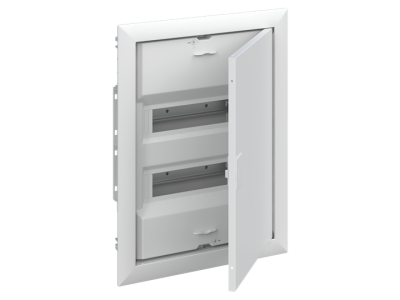

Obudowa podtynkowa ABB z serii UK600, model UK624E3 (numer katalogowy 2CPX077841R9999), to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym i komercyjnym. Urządzenie oferuje przestrzeń montażową na 24 moduły, przy czym unikalna konstrukcja maskownicy pozwala na uzyskanie dodatkowych 2 modułów w każdym rzędzie (konfiguracja 12+2), co znacząco zwiększa elastyczność konfiguracji aparatury modułowej. Obudowa charakteryzuje się stopniem ochrony IP30, co czyni ją idealnym wyborem do aplikacji wnętrzowych. Wytrzymałość mechaniczna na poziomie IK07 gwarantuje odporność na uderzenia o energii do 2 dżuli, a bezpieczeństwo przeciwpożarowe potwierdza test rozżarzonym drutem GWT na poziomie 850°C.

• Pojemność: 2 rzędy po 12 modułów z możliwością rozszerzenia do 14 modułów na rząd.
• Wyposażenie: W zestawie znajdują się profesjonalne listwy śrubowe N+PE, zapewniające pewne i trwałe połączenia elektryczne.
• Konstrukcja drzwi: Drzwi stalowe z ramką otwierają się pod kątem 120°, co ułatwia prace serwisowe. Możliwość montażu lewo- lub prawostronnego zwiększa uniwersalność produktu.
• Perforacja: Skrzynka wnękowa posiada boczne perforacje ułatwiające wprowadzanie przewodów i rur instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wysoka odporność termiczna (GWT 850°C) sprawia, że obudowa spełnia wymagania dotyczące instalacji w budynkach o podwyższonych standardach ochrony przeciwpożarowej. Stopień ochrony IP30 oraz klasa wytrzymałości mechanicznej IK07 są zgodne z międzynarodowymi standardami dotyczącymi rozdzielnic niskiego napięcia, co zapewnia długowieczność i niezawodność eksploatacji w warunkach domowych i biurowych.

Zastosowanie

Obudowa ABB UK624E3 jest dedykowana do montażu podtynkowego wewnątrz budynków. Dzięki swojej estetycznej ramce i drzwiom, doskonale komponuje się z nowoczesnymi wnętrzami. Jest to idealny wybór dla:

• Instalacji elektrycznych w budownictwie wielorodzinnym i jednorodzinnym.
• Rozdzielnic piętrowych w obiektach biurowych.
• Systemów automatyki domowej, gdzie wymagana jest dodatkowa przestrzeń modułowa.
• Montażu w ścianach murowanych oraz, po zastosowaniu zestawu UZ91P4, w ścianach z płyt gipsowo-kartonowych (G-K).

Wskazówki Montażowe

Montaż obudowy UK624E3 został zoptymalizowany pod kątem wygody instalatora. Specjalne otworowanie na ramce skrzynki wnękowej umożliwia precyzyjne obrysowanie otworu montażowego w ścianach G-K, co eliminuje błędy pomiarowe. W przypadku montażu w ścianach kartonowo-gipsowych należy doposażyć zestaw w dedykowane uchwyty UZ91P4. System UK600 pozwala na łączenie obudów w pionie i poziomie przy użyciu zestawu łączącego UZB2, co pozwala na tworzenie rozbudowanych centrów dystrybucji energii. Podczas podłączania przewodów do listew N+PE należy zachować odpowiedni moment dokręcania śrub, aby zapewnić optymalny styk elektryczny.

FAQ

• Czy obudowa nadaje się do montażu w ścianie G-K? Tak, montaż w ścianie gipsowo-kartonowej jest możliwy, jednak wymaga dokupienia specjalnego zestawu montażowego o symbolu UZ91P4.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę, zależnie od potrzeb lokalowych.
• Ile modułów faktycznie zmieszczę w tej obudowie? Standardowo obudowa jest 24-modułowa (2x12), ale dzięki specjalnej maskownicy można zamontować do 28 modułów (2x14).
• Czy zestaw zawiera szyny zaciskowe? Tak, produkt jest dostarczany z fabrycznymi listwami śrubowymi N+PE.
