Obudowa p/t IP30 24M z listwami śrubowymi N+PE, bez ramki i drzwi, UK624EB | 2CPX077846R9999 ABB

Alternatywny kod produktu: 2CPX077846R9999

Opis i Kluczowe Cechy

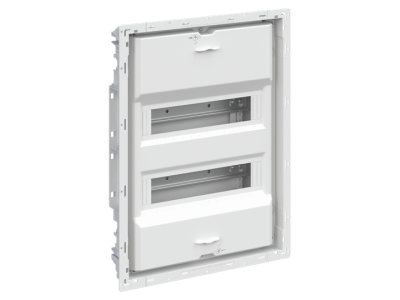

Obudowa UK624EB (symbol 2CPX077846R9999) to dedykowane rozwiązanie do montażu wnękowego o stopniu ochrony IP30 i pojemności 24 modułów. Wyposażona w fabrycznie zamontowane listwy śrubowe neutralną (N) i ochronną (PE), ułatwiające organizację przewodów i bezpieczny montaż aparatury modułowej. Konstrukcja charakteryzuje się wysoką odpornością mechaniczną IK07 oraz testem odporności na rozżarzony drut GWT >850°C, co gwarantuje trwałość i bezpieczeństwo instalacji.

• Stopień ochrony IP30: Zapewnia ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń wewnętrznych.
• Pojemność 24 modułów: Wystarczająca przestrzeń dla aparatury modułowej z możliwością rozbudowy za pomocą maskownicy o dodatkowe 2 moduły na rząd.
• Listwy śrubowe N+PE: Umożliwiają precyzyjne prowadzenie i mocowanie przewodów neutralnych oraz ochronnych, zwiększając porządek i bezpieczeństwo instalacji.
• Odporność mechaniczna IK07: Chroni wnętrze obudowy przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami.
• Test GWT >850°C: Potwierdza odporność materiału na działanie wysokiej temperatury, minimalizując ryzyko zapłonu.

Zgodność z Normami

Obudowa UK624EB spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Projekt zgodny z normami dotyczącymi ochrony przeciwpożarowej (GWT >850°C) oraz mechanicznymi (IK07). Przeznaczona do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Obudowa UK624EB przeznaczona jest do montażu wnękowego w suchych pomieszczeniach wewnętrznych.

• Instalacje rozdzielnic mieszkaniowych i budynków biurowych – organizacja aparatury modułowej z możliwością rozbudowy.
• Szafy sterownicze w przemyśle – ochrona aparatury przed kurzem i uszkodzeniami mechanicznymi.
• Pomieszczenia techniczne i gospodarcze – estetyczne i funkcjonalne rozwiązanie dla instalacji elektrycznych.
• Projekty, gdzie wymagany jest montaż wnękowy z możliwością późniejszej rozbudowy (maskownica +2 moduły/rząd).

Wskazówki Montażowe

Montaż obudowy UK624EB powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę mocować w przygotowanej wnęce, dbając o stabilność i równość. Do montażu w ściance GK wymagane jest specjalne zestaw UZ91P4. Po zamontowaniu aparatury modułowej zaleca się zorganizowanie przewodów za pomocą listwy N+PE. Obudowy można łączyć w pionie i poziomie za pomocą zestawu UZB2.

FAQ

• Czy obudowa UK624EB może być montowana na zewnątrz? Stopień ochrony IP30 nie zapewnia ochrony przed wilgocią – obudowa przeznaczona jest wyłącznie do stosowania wewnątrz suchych pomieszczeń.
• Jakie są możliwości rozbudowy pojemności obudowy? Dzięki maskownicy możliwe jest uzyskanie dodatkowych 2 modułów na każdy rząd aparatury.
• Czy obudowa posiada drzwi? Obudowa UK624EB dostępna jest bez drzwi, co ułatwia dostęp do wnętrza podczas montażu i późniejszych prac serwisowych.
