Obudowa p/t IP30 12M z listwami śrubowymi N+PE, bez ramki i drzwi, UK612EB | 2CPX077845R9999 ABB

Alternatywny kod produktu: 2CPX077845R9999

Opis i Kluczowe Cechy

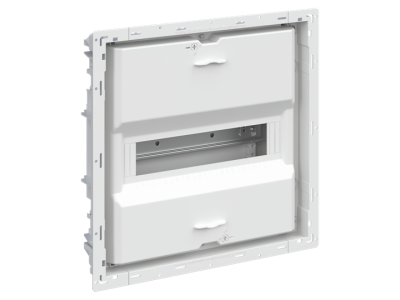

Obudowa p/t IP30 12M UK612EB z listwami śrubowymi N+PE (symbol 2CPX077845R9999) to standardowe rozwiązanie do zabudowy aparatury modułowej w instalacjach wewnętrznych. Przeznaczona do montażu wnękowego, charakteryzuje się stopniem ochrony IP30 oraz wytrzymałością mechaniczną IK07. Obudowa wyposażona w perforowane boki ułatwiające wentylację oraz drzwi otwierane pod kątem 120° (możliwość wyboru kierunku otwarcia).

• Stopień ochrony IP30: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia mechaniczne o energii 2 J – zapewnia trwałość podczas eksploatacji.
• Test rozżarzonym drutem GWT >850°C: Potwierdza odporność materiału na zapalenie i rozprzestrzenianie ognia.
• Listwy śrubowe N+PE: Umożliwiają pewne mocowanie przewodów neutralnego i ochronnego, zgodnie z normami instalacyjnymi.
• Perforowane boki: Ułatwiają wentylację, redukując ryzyko przegrzania aparatury wnętrzowej.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej i mechanicznej. Posiada test rozżarzonego drutu GWT >850°C oraz odporność IK07, co zapewnia zgodność z dyrektywami UE i wymaganiami instalacyjnymi. Oznakowanie CE potwierdza deklarację zgodności.

Zastosowanie

Obudowa UK612EB przeznaczona jest do montażu aparatury modułowej w instalacjach wewnętrznych, gdzie wymagana jest ochrona przed kurzem i odpowiednia wentylacja.

• Montaż wnękowy w ściankach suchych (G-K, płyty cementowo-włóknowe) – wymaga zestawu montażowego UZ91P4.
• Zabudowa aparatury rozdzielczej w pomieszczeniach biurowych, mieszkalnych i przemysłowych.
• Instalacje telekomunikacyjne i sieciowe – ochrona modułów zasilających i sterujących.
• Obudowy dystrybucyjne z maskownicą pozwalającą na rozbudowę o dodatkowe 2 moduły na rząd (12+2/rząd).

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze roboczym. Obudowę mocować zgodnie z dokumentacją producenta – w przypadku montażu wnękowego w ściankach G-K konieczne jest użycie zestawu UZ91P4. W celu wentylacji zachować odpowiednie odstępy boczne. Aparaturę modułową montować na listwach śrubowych N+PE, dokręcając śruby z zalecanym momentem (szczegóły w dokumentacji). Obudowy mogą być łączone w pionie/poziomie za pomocą zestawu UZB2.

FAQ

• Czy obudowa UK612EB nadaje się do montażu na zewnątrz? Nie – stopień ochrony IP30 i brak odporności na wilgoć ograniczają zastosowanie wyłącznie do suchych pomieszczeń wewnętrznych.
• Jakie są możliwości otwarcia drzwi? Drzwi otwierają się pod kątem 120° – możliwy wybór kierunku otwarcia (lewy/prawy), z wyjątkiem wersji kombi.
• Czy obudowa ma możliwość rozbudowy? Tak – za pomocą maskownicy można uzyskać dodatkowe 2 moduły na rząd (12+2/rząd).
