Obudowa p/t 54 modułów z listwą N+PE Mistral41F, drzwi pełne AT&U/Mistral | 1SLM004102A1109 ABB

Opis i Kluczowe Cechy

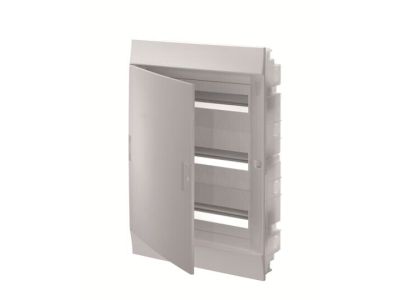

Obudowa podtynkowa z serii Mistral41F od renomowanego producenta ABB to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Produkt charakteryzuje się pojemnością wynoszącą 54 moduły, co pozwala na montaż rozbudowanej aparatury modułowej. Konstrukcja została zaprojektowana z myślą o maksymalnej elastyczności – specjalna maskownica umożliwia uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co jest kluczowe przy gęstym upakowaniu aparatury. Drzwi pełne zapewniają estetyczny wygląd i ochronę wnętrza, a ich konstrukcja pozwala na otwarcie pod kątem 180° oraz zmianę kierunku otwierania (lewo/prawo) bez użycia specjalistycznych narzędzi. Obudowa posiada fabryczne perforacje w bocznych ściankach oraz na górze i dole, co znacząco ułatwia wprowadzanie przewodów i rur instalacyjnych.

• Wytrzymałość mechaniczna: Stopień ochrony IK08 gwarantuje wysoką odporność na uderzenia i uszkodzenia mechaniczne.
• Bezpieczeństwo pożarowe: Test rozżarzonym drutem GWT na poziomie 650°C potwierdza bezpieczeństwo użytkowania w instalacjach wnętrzowych.
• Ergonomia: Rozstaw szyn DIN wynoszący 150 mm zapewnia optymalną przestrzeń dla okablowania pomiędzy rzędami aparatury.
• Wyposażenie: W zestawie znajdują się dedykowane listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa ABB Mistral41F została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnienie wymagań dotyczących testu rozżarzonym drutem (Glow Wire Test) przy temperaturze 650°C klasyfikuje ją jako produkt bezpieczny do montażu w ścianach murowanych i innych podłożach niepalnych. Wysoki stopień odporności mechanicznej IK08 świadczy o zgodności z normami dotyczącymi ochrony przed zewnętrznymi uderzeniami mechanicznymi, co jest niezbędne w obiektach użyteczności publicznej oraz budownictwie wielorodzinnym.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki możliwości łączenia obudów w zestawy, system Mistral41F jest idealny do tworzenia rozbudowanych centrów rozdziału energii. Wykorzystując zestaw 41Z11, instalator może łączyć obudowy w szereg (poziomo). W przypadku konieczności łączenia pionowego, system przewiduje dedykowane łączniki: 41Z03 dla obudów o szerokości 12 modułów oraz 41Z04 dla wersji 18-modułowych. Estetyczne, pełne drzwi sprawiają, że rozdzielnica doskonale komponuje się z wystrojem korytarzy, biur oraz pomieszczeń technicznych, ukrywając aparaturę przed wzrokiem osób niepowołanych.

Wskazówki Montażowe

Montaż podtynkowy obudowy Mistral41F jest intuicyjny dzięki przemyślanej konstrukcji kasety. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne perforacje do precyzyjnego wprowadzenia peszli i przewodów.
• Pozycjonowanie szyn DIN: Standardowy rozstaw 150 mm pozwala na swobodne ułożenie przewodów o przekrojach typowych dla obwodów odbiorczych i zasilających.
• Konfiguracja drzwi: Przed ostatecznym montażem ustal kierunek otwierania drzwi (lewo/prawo), aby zapewnić wygodny dostęp do aparatury w miejscu zainstalowania.
• Rozbudowa: Jeśli planujesz łączenie wielu obudów, użyj dedykowanych zestawów łączących (np. 41Z11), aby zachować stabilność konstrukcji i estetykę połączenia.

FAQ

• Czy obudowa zawiera listwy zaciskowe? Tak, model ten jest dostarczany w komplecie z listwami N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi tak, aby otwierały się na prawą lub lewą stronę, zależnie od potrzeb instalacji.
• Co oznacza parametr GWT 650°C? Jest to wynik testu rozżarzonym drutem, który określa odporność materiału na zapłon i rozprzestrzenianie ognia. Wartość 650°C jest standardem dla bezpiecznych obudów wnętrzowych.
• Czy w obudowie zmieści się więcej niż 54 moduły? Tak, dzięki specjalnej konstrukcji maskownicy możliwe jest uzyskanie dodatkowego 1 modułu na każdy rząd (łącznie do 3 dodatkowych modułów w całej obudowie).
