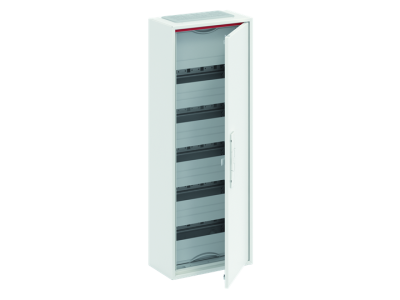

Obudowa natynkowa drzwi pełne ComfortLine 60 mod, IP44, II kl., CA15V | 2CPX052182R9999 ABB

Alternatywny kod produktu: 2CPX052182R9999

Opis i Kluczowe Cechy

Obudowa natynkowa ComfortLine 60 mod (symbol 2CPX052182R9999) o szerokości 600 mm to rozwiązanie przeznaczone do instalacji wewnętrznych z uwagi na stopień ochrony IP44 i klasę izolacji II. Charakteryzuje się pełnymi drzwiami, perforacją jedynie w formie przepustów membranowych (CZF2 z tyłu i CZF1 z przodu) oraz stabilną konstrukcją o wytrzymałości mechanicznej IK07. Systemowa kompatybilność z profilami EDF CombiLine oraz zestawem do kompensacji nierówności tynku zapewnia szybki i estetyczny montaż.

• Stopień ochrony IP44: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm i rozpryskami wody – idealne do pomieszczeń wilgotnych (np. łazienki, kotłownie, garaże).
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – nie wymaga uziemienia w standardowych aplikacjach.
• Drzwi pełne: Estetyczna ochrona aparatury, jednocześnie zapewniająca dostęp do wnętrza bez ryzyka uszkodzenia izolacji kabli.
• Perforacja systemowa (przepusty CZF1/CZF2): Umożliwia elastyczne wprowadzanie kabli, eliminując konieczność wiercenia dodatkowych otworów. Montaż zgodny z normami estetyki przemysłowej.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia do 2 J – zapewnia długotrwałą ochronę aparatury w trudnych warunkach środowiskowych.

Zgodność z Normami

Obudowa spełnia wymogi norm europejskich dotyczących stopni ochrony (IP44), wytrzymałości mechanicznej (IK07) oraz klasy izolacji (II). Zawiera oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa niskonapięciowego.

Zastosowanie

Obudowa ComfortLine 60 mod dedykowana jest do instalacji wewnętrznych wymagających estetycznego i funkcjonalnego zabezpieczenia aparatury elektrycznej.

• Montaż aparatury w pomieszczeniach wilgotnych (łazienki, pralnie, kotłownie) dzięki stopniowi ochrony IP44.
• Rozdzielnice instalacji domowych i biurowych z pełnymi drzwiami – ochrona przed kurzem i przypadkowym kontaktem.
• Puszki natynkowe w systemach CombiLine – kompatybilność z profilami EDF i zestawem do kompensacji nierówności tynku.
• Maszyny i urządzenia przemysłowe – wytrzymała konstrukcja IK07 chroni przed mechanicznymi uszkodzeniami.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze instalacji. Obudowę mocować przy użyciu dedykowanych uchwytów, zachowując odstępy zgodne z instrukcją montażu. Przepusty membranowe CZF1/CZF2 pozwalają na elastyczne wprowadzanie kabli – nie należy ich wymieniać na standardowe dławiki bez weryfikacji stopnia ochrony. W przypadku konieczności uzyskania klasy izolacji I należy zastosować dedykowany zestaw uziemiający CZL61. Zestaw do kompensacji nierówności tynku ułatwia wyrównanie powierzchni ściany.

FAQ

• Czy obudowę można łączyć szeregowo z innymi modułami? Obudowy ComfortLine CA nie posiadają bocznej perforacji, dlatego nie można ich łączyć szeregowo. Dopuszczalne jest łączenie pionowe z użyciem zestawu CZ4.
• Jakie profile są kompatybilne z tą obudową? Obudowa przeznaczona jest wyłącznie do montażu profili EDF CombiLine. Uchwyty pod profile EDF są dołączone w zestawie.
• Czy obudowa posiada klasę ochrony IP30 przy montażu bez drzwi? Tak, w konfiguracji z systemem CombiLine (bez drzwi) obudowa zapewnia stopień ochrony IP30, co czyni ją odpowiednią do suchych pomieszczeń.
