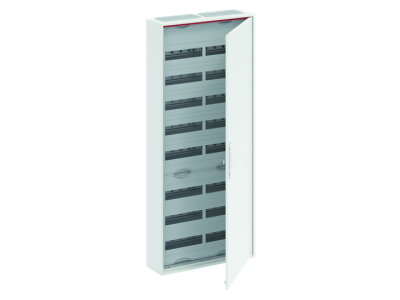

Obudowa natynkowa drzwi pełne ComfortLine 192 mod, IP44, II kl., CA28V | 2CPX052189R9999 ABB

Alternatywny kod produktu: 2CPX052189R9999

Opis i Kluczowe Cechy

Obudowa natynkowa ComfortLine 192 mod (symbol 2CPX052189R9999) to rozwiązanie dedykowane do instalacji wnętrzowych, charakteryzujące się stopniem ochrony IP44 oraz klasą izolacji II. Przeznaczona do pomieszczeń suchych i wilgotnych, oferuje pełne drzwi i solidną konstrukcję bez perforacji bocznej. Zestaw zawiera komplet akcesoriów montażowych, w tym zestaw do kompensacji nierówności tynku, co ułatwia precyzyjną instalację.

• Stopień ochrony IP44: Zapewnia ochronę przed wnikaniem ciał stałych powyżej 1 mm oraz przed bryzgami wody z dowolnej strony, co pozwala na stosowanie w pomieszczeniach wilgotnych.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – dwuwarstwowa izolacja chroni przed porażeniem prądem nawet w przypadku uszkodzenia podstawowej izolacji.
• Pełne drzwi: Zwiększa estetykę instalacji i ułatwia dostęp do wnętrza obudowy podczas prac serwisowych lub modernizacji.
• Brak perforacji bocznej: Ogranicza możliwość łączenia obudów w szereg, ale gwarantuje lepszą ochronę mechaniczną i estetykę w aplikacjach indywidualnych.
• Zestaw do kompensacji nierówności tynku: Umożliwia montaż na nierównościach ściany bez konieczności dodatkowej obróbki, zapewniając stabilność i równość obudowy.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących stopni ochrony IP (PN-EN 60529), klasy izolacji (PN-EN 61140) oraz odporności mechanicznej IK (PN-EN 50102). Produkt posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Obudowa natynkowa ComfortLine 192 mod to uniwersalne rozwiązanie do organizacji i zabezpieczenia aparatury elektrycznej w budynkach mieszkalnych, biurowych i przemysłowych.

• Instalacje w pomieszczeniach wilgotnych (łazienki, kuchnie, pralnie) dzięki stopniowi ochrony IP44.
• Montaż rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i komercyjnych.
• Agregaty prądotwórcze i systemy zasilania awaryjnego – ochrona aparatury w warunkach wymagających podwyższonego bezpieczeństwa.
• Systemy oświetlenia awaryjnego i automatyki budynkowej – estetyczne i funkcjonalne rozwiązanie do zabudowy aparatury modułowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę należy zamontować na ścianie za pomocą dedykowanych otworów montażowych, stosując zestaw do kompensacji nierówności tynku. Przewody wprowadzać przez przepusty membranowe CZF1 (dół) i CZF2 (góra), dbając o zachowanie minimalnych promieni gięcia. Klasa izolacji II wymaga odpowiedniego uziemienia – w razie potrzeby zastosować zestaw uziemiający CZL61. Po zakończeniu montażu sprawdzić szczelność połączeń i stopień ochrony IP.

FAQ

• Czy obudowę można łączyć z innymi modelami serii ComfortLine? Ze względu na brak perforacji bocznej, obudowy nie można łączyć w szereg bezpośrednio. Możliwe jest jednak łączenie w pionie przy użyciu zestawu CZ4, co pozwala na tworzenie wielopoziomowych struktur.
• Jaki jest stopień ochrony mechanicznej IK obudowy? Obudowa posiada stopień IK07, co oznacza odporność na uderzenia mechaniczne o energii 2 J – odpowiedni poziom dla typowych warunków instalacyjnych.
• Czy obudowa jest kompatybilna z systemem CombiLine? Tak, obudowa ComfortLine 192 mod może być zabudowana w systemie CombiLine, zachowując stopień ochrony IP30 nawet w konfiguracjach bez drzwi.
