Obudowa natynkowa, 1 otwór 22mm, żółta - do M22-XPV… M22-IY1-XPV60 | 167798 Eaton

Alternatywny kod produktu: M22-IY1-XPV60

Opis i Kluczowe Cechy

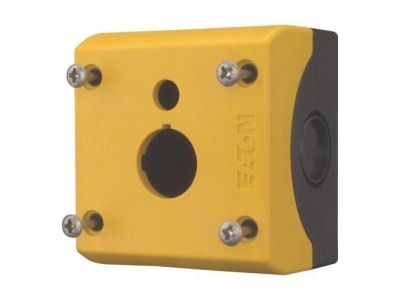

Obudowa natynkowa z serii Eaton Moeller® M22 o symbolu 167798 to kompaktowe rozwiązanie do montażu aparatury sterowniczej w instalacjach przemysłowych i budynkowych. Wyposażona w jeden otwór o średnicy 22 mm, żółtą pokrywę oraz przepust kablowy z przodu, przeznaczona jest do współpracy z pierścieniem podświetlanym M22-XPV… (nie wchodzi w skład zestawu). Solidne śruby ze stali stopowej gwarantują trwałość mocowania.

• 1 otwór 22 mm: Umożliwia montaż pojedynczego przycisku, przełącznika lub wskaźnika – idealne do prostych paneli sterowniczych.
• Żółta pokrywa: Zwiększa widoczność obudowy w rozdzielnicach i naściennych stanowiskach operatorskich, ułatwiając identyfikację.
• Przepust kablowy z przodu: Upraszcza prowadzenie przewodów i skraca czas instalacji bez konieczności dodatkowych przepustów bocznych.
• Śruby ze stali stopowej: Odporne na korozję i zapewniające pewne mocowanie pokrywy nawet w trudnych warunkach środowiskowych.
• Przystosowanie do pierścienia podświetlanego M22-XPV: Gwarantuje pełną kompatybilność z oświetleniem sygnalizacyjnym serii M22, co pozwala na tworzenie spójnych układów sterowania.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do pracy w standardowych warunkach przemysłowych i budynkowych przy zachowaniu wymogów bezpieczeństwa elektrycznego.

Zastosowanie

Obudowa natynkowa M22 znajduje zastosowanie wszędzie tam, gdzie wymagana jest estetyczna i funkcjonalna obudowa dla pojedynczego elementu sterowniczego w widocznym miejscu.

• Montaż przycisków sterowniczych i przełączników w panelach operatorskich maszyn i urządzeń.
• Instalacja lamp sygnalizacyjnych i wskaźników stanu w rozdzielnicach natynkowych.
• Tworzenie punktów sterowania w automatyce budynkowej – np. oświetlenie awaryjne, wentylacja.
• Zastosowanie w przemyśle lekkim i ciężkim jako obudowa dla elementów sterowania ręcznego w strefach suchych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę mocuje się do powierzchni ściany lub płyty montażowej za pomocą śrub (nie dołączono) przez otwory montażowe w korpusie. Przed instalacją należy dobrać przekrój przewodów do spodziewanego obciążenia prądowego. Zaleca się stosowanie się do instrukcji producenta oraz normy PN-EN 60204-1. Po zakończeniu montażu sprawdzić szczelność przepustu kablowego.

FAQ

• Czy obudowa zawiera pierścień podświetlany? Nie, jest przeznaczona do współpracy z pierścieniem podświetlanym M22-XPV… (np. M22-XPV60), który należy dokupić osobno.
• Jaki stopień ochrony ma ta obudowa? Producent nie podaje stopnia IP – w standardowych warunkach stosowania wewnątrz rozdzielnic suchych i czystych. Dla konkretnych wymagań ochronnych należy sprawdzić katalog techniczny lub skonsultować się z doradcą.
• Czy mogę w niej zamontować przycisk lub wskaźnik innego producenta? Otwór 22 mm jest zgodny z branżowym standardem montażowym, teoretycznie możliwy jest montaż elementów innych firm. Jednak dla zachowania pełnej kompatybilności mechanicznej i elektrycznej zalecamy stosowanie aparatury z serii Eaton M22.
