Obudowa n/t, zacisk N z szybą, MINI S-3, IP30, dymny | 2303-11 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

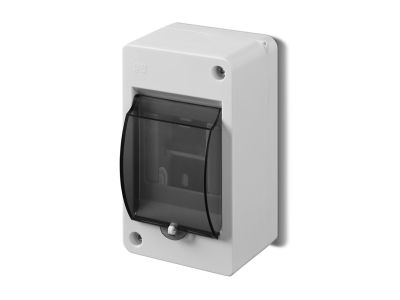

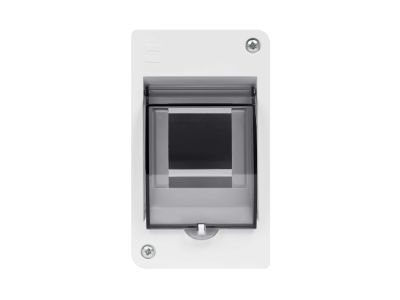

Obudowa natynkowa MINI S-3 symbol 2303-11 marki własnej to kompaktowe rozwiązanie do montażu aparatury modułowej w instalacjach elektrycznych. Wyposażona w zacisk neutralny (N) oraz przezroczystą szybę, zapewnia łatwy dostęp i kontrolę przy jednoczesnej ochronie przed przypadkowym dotknięciem. Stopień ochrony IP30 gwarantuje zabezpieczenie przed ciałami stałymi o średnicy powyżej 2,5 mm, a II klasa ochronności eliminuje konieczność stosowania przewodu ochronnego. Szerokość obudowy dostosowana do standardowych szyn TH35.

• II klasa ochronności: bezpieczna praca bez przewodu ochronnego – idealne rozwiązanie w instalacjach, gdzie nie ma dostępu do sieci uziemiającej.
• Stopień ochrony IP30: ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, co zwiększa trwałość i niezawodność w suchych pomieszczeniach wewnętrznych.
• Odporność na uderzenia IK05: wytrzymałość mechaniczna na energię uderzenia 0,5 J, zabezpieczająca przed przypadkowymi uszkodzeniami podczas eksploatacji.
• Zacisk N z ochroną przed przypadkowym dotknięciem: bezpieczne przyłączanie przewodu neutralnego zgodnie z wymogami norm, minimalizujące ryzyko porażenia prądem.
• Możliwość plombowania obudowy i drzwi: uniemożliwia nieautoryzowany dostęp – kluczowe dla zastosowań wymagających nadzoru (np. liczniki, sterowniki).
• Materiał PS (polistyren): lekka, odporna na korozję konstrukcja, odporna na działanie czynników chemicznych w typowych warunkach pracy.

Zgodność z Normami

Obudowa spełnia wymagania obowiązujących norm europejskich w zakresie konstrukcji rozdzielnic i osprzętu elektroinstalacyjnego. Posiada certyfikat CE oraz deklarację zgodności producenta. Produkt jest przystosowany do pracy w temperaturze otoczenia od -20°C do +70°C.

Zastosowanie

Obudowa natynkowa MINI S-3 została zaprojektowana do montażu wewnątrz budynków mieszkalnych, biurowych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest kompaktowa, estetyczna i bezpieczna obudowa dla aparatury modułowej.

• Instalacje oświetleniowe i gniazd wtykowych – zabezpieczenie wyłączników nadprądowych i różnicowoprądowych.
• Sterowanie napędami bram, rolet, bram garażowych – ochrona styczników i przekaźników.
• Automatyka budynkowa (BMS) – bezpieczne umieszczenie modułów sterujących i zasilaczy.
• Pomieszczenia techniczne i gospodarcze – szybki montaż na ścianie bez konieczności kucia bruzd.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocuj na gładkiej, równej powierzchni za pomocą dostarczonych otworów montażowych lub osłabień bocznych do przeprowadzenia przewodów. Przekrój przewodów dobierz zgodnie z prądem znamionowym instalacji. Po zakończeniu montażu sprawdź skuteczność ochrony przeciwporażeniowej. W przypadku plombowania – użyj oryginalnych plomb.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz budynków? Nie, stopień ochrony IP30 nie zapewnia ochrony przed wilgocią ani opadami. Produkt przeznaczony jest wyłącznie do suchych pomieszczeń wewnętrznych.
• Czy szyba w obudowie jest odporna na uderzenia? Obudowa posiada deklarowaną odporność mechaniczną IK05, co oznacza, że jest w stanie wytrzymać uderzenie energią 0,5 J – wystarczające do ochrony przed przypadkowym dotknięciem, ale nie przed celowym uszkodzeniem.
• Jakie aparaty można zamontować w tej obudowie? Obudowa MINI S-3 przeznaczona jest do montażu aparatów modułowych o szerokości 17,5 mm i wyższej (np. pojedyncze wyłączniki, styczniki, przyciski), mieszczących się w dostępnej głębokości i wysokości wnęki.
