Obudowa n/t, zacisk N, MINI S-5, IP20, biały | 2305-10 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

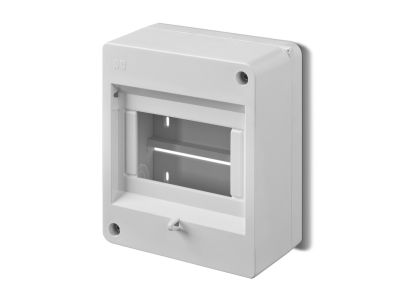

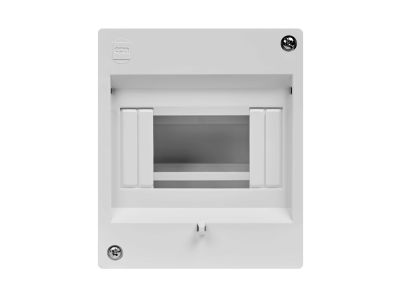

Obudowa natynkowa MINI S‑5 (symbol 2305‑10) w kolorze białym to kompaktowe rozwiązanie do montażu aparatury modułowej. Wyposażona w zacisk neutralny (N) z osłoną przed przypadkowym dotknięciem, zapewnia bezpieczeństwo użytkowania. Stopień ochrony IP20 oraz II klasa ochrony elektrycznej gwarantują odpowiednią izolację w suchych pomieszczeniach wewnątrz budynków. Odporność mechaniczna IK05 chroni przed uszkodzeniami podczas eksploatacji.

• Stopień ochrony IP20: chroni przed ciałami stałymi o średnicy powyżej 12,5 mm – bezpieczna praca w suchych wnętrzach rozdzielnic.
• II klasa ochrony: izolacja podwójna lub wzmocniona eliminuje konieczność stosowania przewodu ochronnego (PE).
• Odporność na uderzenie IK05: wytrzymuje udary o energii 0,5 J – obudowa odporna na przypadkowe obciążenia mechaniczne.
• Możliwość plombowania obudowy i drzwiczek: zapobiega nieautoryzowanemu dostępowi do instalacji – zwiększa bezpieczeństwo.
• Osłabienia boczne do wyprowadzenia przewodów: ułatwiają prowadzenie instalacji bez konieczności wiercenia dodatkowych otworów.
• Zacisk N z ochroną przed przypadkowym dotknięciem: minimalizuje ryzyko porażenia prądem podczas konserwacji.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności (certyfikat CE). Deklarowana II klasa ochrony oraz stopień ochrony IP20 odpowiadają standardom DIN. Odporność mechaniczna IK05 potwierdzona zgodnie z normami zharmonizowanymi.

Zastosowanie

Obudowa natynkowa MINI S‑5 przeznaczona jest do montażu wewnątrz budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagane jest estetyczne i bezpieczne ukrycie aparatury modułowej.

• Montaż przycisków sterowniczych, przełączników i wyłączników w systemach sterowania oświetleniem.
• Instalacja styczników i przekaźników w obwodach automatyki budynkowej.
• Umieszczenie zasilaczy i modułów PLC w rozdzielnicach natynkowych.
• Tworzenie punktów rozdzielczych dla instalacji oświetleniowych i gniazd wtyczkowych.

Wskazówki Montażowe

Montaż obudowy może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Obudowę mocować do podłoża za pomocą odpowiednich kołków (nie dołączonych). Przewody wyprowadzić przez osłabienia boczne lub dławice kablowe (nie wchodzą w skład zestawu). Przekrój przewodów dobierać do prądu obciążenia zgodnie z normami. Zacisk neutralny przeznaczony dla przewodów o przekroju do 4 mm² (sprawdzić w dokumentacji producenta). Przed zamknięciem drzwiczek upewnić się, że wszystkie zaciski są dokręcone, a obudowa nie jest naruszona mechanicznie. W razie potrzeby zastosować plombowanie.

FAQ

• Czy obudowa posiada zacisk neutralny (N)? Tak, model 2305‑10 wyposażono w dedykowany zacisk N z osłoną zabezpieczającą przed dotykiem.
• Jaki jest stopień ochrony obudowy? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi większymi niż 12,5 mm. Nie jest odporny na wilgoć – przeznaczony do wnętrz.
• Czy można plombować obudowę? Tak, obudowa oraz drzwiczki mają możliwość założenia plomby – zapobiega to nieuprawnionemu otwarciu i ingerencji w instalację.
