Obudowa n/t, zacisk N, MINI S-3, IP20, biały | 2303-10 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

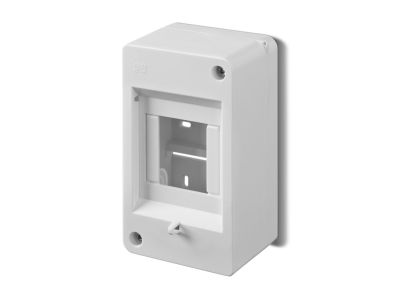

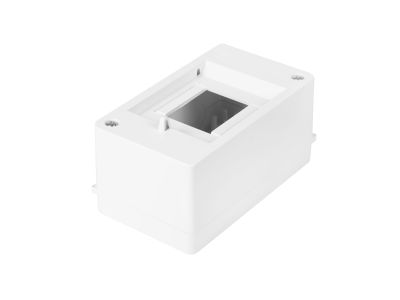

Obudowa natynkowa MINI S-3 (symbol 2303-10) o stopniu ochrony IP20, wyposażona w zacisk neutralny N, zapewnia bezpieczny i estetyczny montaż aparatury modułowej w instalacjach elektrycznych. Wykonana z polistyrenu (PS) w II klasie ochronności, charakteryzuje się odpornością na uderzenia IK05 oraz szerokim zakresem temperatur pracy od -20°C do +70°C.

• Stopień ochrony IP20: Chroni przed ciałami stałymi o średnicy powyżej 12 mm – odpowiednia do stosowania w suchych pomieszczeniach wewnętrznych.
• Odporność na uderzenia IK05: Wytrzymuje siłę uderzenia 0,5 J – zwiększona trwałość mechaniczna w codziennej eksploatacji.
• II klasa ochronności (podwójna izolacja): Nie wymaga przewodu ochronnego PE – upraszcza instalację i redukuje ryzyko błędów montażowych.
• Zacisk neutralny N z osłoną: Zabezpieczenie przed przypadkowym dotknięciem podczas prac serwisowych – podnosi bezpieczeństwo użytkowania.
• Możliwość plombowania obudowy i drzwi: Umożliwia zabezpieczenie przed nieuprawnionym dostępem – idealne w aplikacjach wymagających kontroli dostępu.

Zgodność z Normami

Obudowa wykonana jest w II klasie ochronności (podwójna izolacja) zgodnej z wymaganiami norm europejskich. Materiał PS (polistyren) posiada certyfikat CE. Stopień ochrony IP20 oraz odporność na uderzenia IK05 potwierdzają zgodność z odpowiednimi standardami bezpieczeństwa mechanicznego i elektrycznego.

Zastosowanie

Obudowa natynkowa MINI S-3 przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych, gdzie wymagana jest ochrona przed przypadkowym dotykiem i prostota instalacji.

• Montaż przycisków sterowniczych, przełączników i styczników w rozdzielnicach natynkowych.
• Instalacja w systemach automatyki budynkowej – sterowanie oświetleniem, roletami, ogrzewaniem.
• Zabudowa aparatury w obwodach oświetleniowych i siłowych w obiektach mieszkalnych i komercyjnych.
• Stosowanie jako punkt rozdziału z dodatkowym zaciskiem neutralnym N dla obwodów odbiorczych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocować na ścianie przy pomocy odpowiednich kołków rozporowych (zestaw montażowy w zestawie producenta lub dobrany do podłoża). Przewody wprowadzić przez przygotowane osłabienia boczne. Zacisk neutralny N dokręcać momentem zgodnym z dokumentacją techniczną – przekrój przewodów dobrać zgodnie z normami dla instalacji elektrycznych i prądem obciążenia.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie. Stopień ochrony IP20 chroni wyłącznie przed ciałami stałymi, bez zabezpieczenia przed wilgocią – przeznaczona do użytku w suchych pomieszczeniach wewnętrznych.
• Czy obudowa posiada zacisk ochronny PE? Obudowa wykonana jest w II klasie ochronności (podwójna izolacja), dlatego nie wymaga zacisku ochronnego. Dostępny jest zacisk neutralny N z osłoną.
• Czy drzwi obudowy można plombować? Tak, zarówno obudowa, jak i drzwi wyposażone są w otwory umożliwiające założenie plomby – zabezpieczenie przed niepowołanym dostępem.
