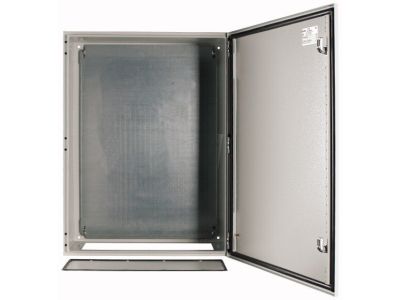

Obudowa n/t z płytą montażową 800x600x300mm (WxSxG), CS-86/300 | 111708 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-86/300 o wymiarach 800x600x300 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w ciągłą uszczelkę piankową naniesioną metodą wylewania, co zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace serwisowe i montażowe.
• Bezpieczeństwo ryglowania: Obudowa posiada znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Personalizacja wnętrza: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, koryt grzebieniowych lub wiązek przewodów bez konieczności wiercenia dodatkowych otworów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Konstrukcja uwzględnia również wymogi dotyczące ochrony przed korozją oraz zapewnia ciągłość galwaniczną niezbędną do poprawnego uziemienia komponentów.

Zastosowanie

Obudowa CS-86/300 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej, energetyce oraz systemach sterowania. Dzięki dużej głębokości wynoszącej 300 mm, idealnie nadaje się do montażu aparatury o większych gabarytach, takiej jak falowniki, softstarty czy rozbudowane zestawy sterowników PLC. Jest to optymalny wybór dla prefabrykatorów rozdzielnic szukających niezawodnej bazy pod systemy rozdziału energii i sterowania maszynowego.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-86/300 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Kąt otwarcia: Standardowy kąt otwarcia drzwi wynosi 120 stopni, co zapewnia swobodny dostęp do wnętrza przy montażu naściennym.
• Płyta montażowa: Dołączona płyta montażowa z blachy stalowej powinna być stabilnie zamocowana przed montażem ciężkiej aparatury.
• Wprowadzanie kabli: Płyta podstawy z piankową uszczelką umożliwia wykonanie precyzyjnych wycięć pod dławnice, zachowując wysoki stopień ochrony IP.
• Strona otwierania: Domyślnie ogranicznik drzwiowy znajduje się po prawej stronie, jednak konstrukcja pozwala na optymalizację podejścia kablowego dzięki symetrycznej budowie.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Tak, obudowa CS-86/300 jest dostarczana w komplecie z ocynkowaną płytą montażową wykonaną z blachy stalowej.

2. Jaki jest system zamykania w tym modelu?
Model ten posiada zaawansowane 3-punktowe zamknięcie drążkowe z metalową dźwigienką, co jest standardem w obudowach o wysokości 800 mm dla zapewnienia maksymalnej szczelności.

3. Czy można zmienić kierunek otwierania drzwi?
Dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest sprawna obsługa i dostosowanie konfiguracji do potrzeb instalacji.
