Obudowa n/t z płytą montażową 700x500x200mm (WxSxG), CS-75/200 | 111702 Eaton

Opis i Kluczowe Cechy

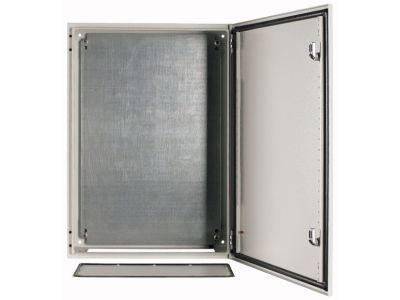

Obudowa ścienna EATON z serii CS, model CS-75/200 o wymiarach 700x500x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów automatyki oraz rozdziału energii elektrycznej. Wykonana w całości z wysokiej jakości metalu, charakteryzuje się wyjątkową sztywnością i trwałością mechaniczną. Kluczowym elementem konstrukcji są jednoskrzydłowe drzwi wyposażone w ciągłą uszczelkę poliuretanową, która gwarantuje wysoką szczelność i ochronę aparatury przed czynnikami zewnętrznymi. Drzwi osadzone są na zawiasach prawostronnych o kącie otwarcia wynoszącym 120°, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych. Innowacyjna technologia szybkiej wymiany sworzni zawiasów pozwala na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi.

• Wysoka odporność mechaniczna: Kategoria IK10 zgodnie z normą EN 62262 potwierdza najwyższą ochronę przed uderzeniami o energii do 20J.
• Perforacja profilu drzwiowego: Specjalne otwory rozmieszczone co 25 mm umożliwiają bezpośredni montaż szyn DIN, kanałów kablowych lub wiązek przewodów na wewnętrznej stronie drzwi.
• Płyta montażowa: W zestawie znajduje się solidna płyta montażowa z blachy stalowej, ułatwiająca stabilne osadzenie ciężkich komponentów elektrycznych.
• System zamykania: Standardowe zamknięcie skrzydłowe z kluczem dwustronnym 3 mm zapewnia podstawowe bezpieczeństwo, z możliwością rozbudowy o uchwyty komfortowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla prefabrykatorów rozdzielnic. Obudowa spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, stopień odporności na wstrząsy mechaniczne został sklasyfikowany jako IK10 według normy EN 62262, co jest kluczowe w środowiskach przemysłowych narażonych na uszkodzenia mechaniczne.

Zastosowanie

Obudowa CS-75/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle ciężkim, infrastrukturze budynkowej oraz systemach energetycznych. Jest idealnym rozwiązaniem do montażu sterowników PLC, aparatury modułowej, falowników oraz układów sterowania procesami technologicznymi. Dzięki dużej głębokości (200 mm) pozwala na montaż aparatów o większych gabarytach przy zachowaniu odpowiedniej cyrkulacji powietrza. Możliwość opcjonalnego doposażenia w obrotowy uchwyt komfortowy PHZ-A-ADD-ON z zamkiem cylindrycznym sprawia, że obudowa świetnie sprawdza się w miejscach wymagających ograniczonego dostępu osób niepowołanych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej (montaż natynkowy). Dzięki zastosowaniu płyty montażowej z blachy stalowej, prefabrykacja aparatury może odbywać się poza obudową, co znacznie przyspiesza proces instalacji. Podczas montażu osprzętu na drzwiach należy wykorzystać zintegrowaną perforację (raster 25 mm), co eliminuje konieczność wiercenia dodatkowych otworów i naruszania powłoki antykorozyjnej. Zaleca się regularną kontrolę stanu uszczelki poliuretanowej, aby utrzymać deklarowane parametry szczelności. W przypadku konieczności zmiany kierunku otwierania drzwi, technologia szybkiej wymiany sworzni pozwala na sprawną rekonfigurację zestawu.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, produkt jest dostarczany z płytą montażową wykonaną z blachy stalowej.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120 stopni, co ułatwia dostęp do zamontowanych podzespołów.
• Czy można wymienić zamek na inny model? Tak, system zamykania jest znormalizowany. Możliwe jest zastosowanie opcjonalnego uchwytu komfortowego PHZ-A-ADD-ON z wkładką bębenkową.
• Jaka jest odporność obudowy na uderzenia? Obudowa posiada certyfikowaną odporność IK10, co oznacza najwyższą ochronę przed uszkodzeniami mechanicznymi.
