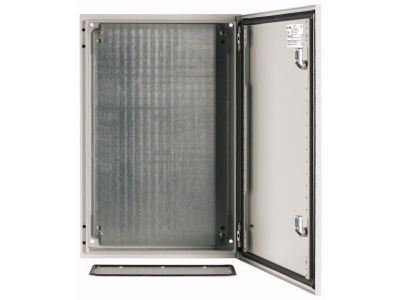

Obudowa n/t z płytą montażową 600x400x150mm, (WxSxG) CS-64/150 | 111692 Eaton

Opis i Kluczowe Cechy

Obudowa natynkowa EATON z serii CS, model CS-64/150 o wymiarach 600x400x150 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi obudowy oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią. Specjalne wgłębne ukształtowanie krawędzi dodatkowo chroni uszczelkę przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace instalacyjne i serwisowe. Standardowo drzwi posiadają prawostronny ogranicznik z kątem otwarcia wynoszącym 120 stopni.
• Bezpieczeństwo i ryglowanie: Obudowa posiada znormalizowany system zamykania z metalową dźwigienką ustalającą oraz zaawansowane 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, umożliwiająca bezpośredni montaż szyn nośnych DIN, prowadnic kablowych lub węży ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie stopnia ochrony przed zewnętrznymi uderzeniami mechanicznymi (IK09). Konstrukcja spełnia wymagania stawiane rozdzielnicom i obudowom niskiego napięcia, co potwierdza renomowany producent EATON, dostarczając rozwiązanie gotowe do certyfikacji w ramach kompletnych systemów rozdzielczych.

Zastosowanie

Obudowa CS-64/150 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej, energetyce oraz systemach sterowania budynkowego. Dzięki solidnej konstrukcji i wysokiej odporności mechanicznej, idealnie nadaje się do montażu sterowników PLC, aparatury modułowej, falowników oraz układów zasilania awaryjnego. Jest to optymalny wybór dla prefabrykatorów rozdzielnic poszukujących trwałej bazy dla systemów sterowania maszyn i procesów technologicznych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ściance (z zachowaniem odpowiedniego uszczelnienia). Dołączona płyta montażowa z blachy stalowej pozwala na wygodne rozmieszczenie komponentów poza obudową, a następnie ich szybką instalację wewnątrz korpusu. Podczas montażu dławnic w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelnienia piankowego. Perforacja listwy drzwiowej o skoku 25 mm umożliwia precyzyjne dopasowanie akcesoriów bez konieczności wiercenia dodatkowych otworów.

FAQ

• Czy kierunek otwierania drzwi można zmienić? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana strony zawiasowania, choć standardowo produkt dostarczany jest z ogranicznikiem prawym.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co oznacza bardzo wysoką odporność na akty wandalizmu oraz przypadkowe uderzenia w warunkach przemysłowych.
• Co wchodzi w skład zestawu? Zestaw zawiera obudowę z drzwiami, płytę podstawy z uszczelką, płytę montażową z blachy stalowej oraz system zamknięcia 3-punktowego.
