Obudowa n/t z płytą montażową 1200x800x300mm (WxSxG), CS-128/300 | 111718 Eaton

Opis i Kluczowe Cechy

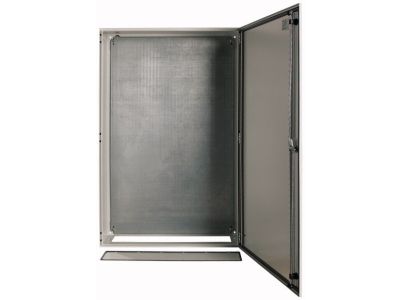

Obudowa naścienna EATON z serii CS, model CS-128/300 o imponujących wymiarach 1200x800x300 mm, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową sztywnością oraz odpornością na uszkodzenia mechaniczne, co potwierdza kategoria odporności udarowej IK09 zgodnie z normą EN 62262. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe wewnątrz szafy.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią.
• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi.
• Bezpieczeństwo: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe, gwarantujące równomierny docisk drzwi na całej wysokości.
• Personalizacja wnętrza: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, węży kablowych lub koryt grzebieniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (stopień IK09), co czyni ją idealnym wyborem do środowisk przemysłowych narażonych na przypadkowe uderzenia. Konstrukcja wspiera zachowanie ciągłości ochrony aparatury modułowej i sterowniczej zgodnie z dyrektywami niskonapięciowymi.

Zastosowanie

Dzięki dużej kubaturze (głębokość 300 mm przy wysokości 1200 mm) obudowa CS-128/300 znajduje szerokie zastosowanie w:

• Budowie rozdzielnic elektrycznych niskiego napięcia w zakładach produkcyjnych.
• Systemach sterowania procesami przemysłowymi i automatyki budynkowej.
• Instalacjach infrastrukturalnych wymagających wysokiego stopnia ochrony komponentów elektronicznych.
• Montażu układów zasilania awaryjnego i systemów dystrybucji energii.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych. Dołączona płyta montażowa z blachy stalowej pozwala na prefabrykację aparatury poza obudową, co skraca czas instalacji u klienta. Podczas wprowadzania przewodów należy zwrócić szczególną uwagę na zachowanie szczelności w obszarze płyty przepustowej. Perforacja na listwie drzwiowej o skoku 25 mm pozwala na optymalne rozmieszczenie elementów pomocniczych, takich jak kieszenie na dokumentację czy oświetlenie serwisowe.

FAQ

• Czy drzwi można zamontować jako lewostronne? Standardowo obudowa posiada ogranicznik prawy, jednak konstrukcja pozwala na zmianę kierunku otwierania drzwi poprzez ich obrócenie.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowany stopień IK09, co oznacza odporność na energię uderzenia o wartości 10 dżuli.
• Czy w zestawie znajduje się płyta montażowa? Tak, produkt jest dostarczany w komplecie z pełną płytą montażową wykonaną z blachy stalowej, gotową do montażu aparatury.
