Obudowa n/t z płytą montażową 1200x1200x250mm, (WxSxG) CS-1212/250 | 111720 Eaton

Opis i Kluczowe Cechy

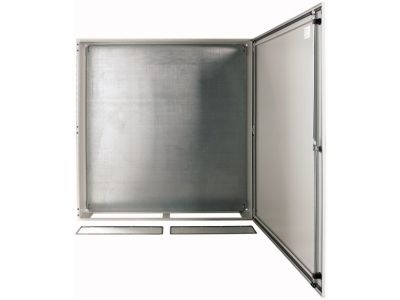

Obudowa naścienna EATON z serii CS, model CS-1212/250 o imponujących wymiarach 1200x1200x250 mm, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową sztywnością i odpornością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w ciągłą uszczelkę piankową naniesioną metodą wylewania, co w połączeniu ze specjalnie wyprofilowanym obrzeżem obudowy (rynienką) skutecznie chroni wnętrze przed wnikaniem pyłu i wody.
• Technologia Quick-Change: Innowacyjne kołki zawiasów pozwalają na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi, co przyspiesza proces prefabrykacji rozdzielnicy.
• Bezpieczeństwo i ryglowanie: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe, zapewniające równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów, optymalizując przestrzeń wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (stopień IK09). Całość konstrukcji wspiera zachowanie ciągłości ochrony i bezpieczeństwa obsługi zgodnie z dyrektywami niskonapięciowymi, a zastosowane materiały gwarantują długowieczność w warunkach przemysłowych.

Zastosowanie

Dzięki dużej powierzchni montażowej (1200x1200mm) oraz solidnej płycie montażowej z blachy stalowej, obudowa CS-1212/250 znajduje szerokie zastosowanie w:

• Budowie rozdzielnic sterowniczych i automatyki przemysłowej.
• Systemach rozdziału energii niskiego napięcia w zakładach produkcyjnych.
• Instalacjach zewnętrznych (przy zastosowaniu odpowiedniego zabezpieczenia antykorozyjnego lub pod zadaszeniem) dzięki wysokiej szczelności.
• Centralach systemów HVAC i zarządzania budynkiem (BMS).

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-1212/250 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż naścienny: Ze względu na gabaryty i wagę obudowy wraz z wyposażeniem, należy stosować dedykowane uchwyty ścienne i upewnić się, że podłoże posiada odpowiednią nośność.
• Płyta montażowa: Przed montażem aparatury warto wyciągnąć płytę montażową, co pozwala na wygodne trasowanie przewodów i montaż podzespołów na stole warsztatowym.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem, drzwiami a płytą montażową, wykorzystując fabryczne punkty uziemienia.
• Wprowadzanie kabli: Płyta podstawy z uszczelką piankową powinna być odpowiednio obrobiona przy użyciu dławnic o stopniu ochrony nie niższym niż stopień ochrony samej obudowy.

FAQ

• Czy drzwi można zamontować jako lewostronne? Standardowo obudowa posiada ogranicznik prawostronny, jednak konstrukcja pozwala na zmianę kierunku otwierania drzwi poprzez ich obrócenie.
• Jaki jest stopień ochrony IP tej obudowy? Konstrukcja z wylewaną uszczelką piankową i rynienką ochronną w obszarze wgłębnego ukształtowania zapewnia wysoką szczelność, typową dla serii CS (zazwyczaj IP66, o ile dławnice zostaną poprawnie dobrane).
• Czy w zestawie znajduje się płyta montażowa? Tak, obudowa jest dostarczana w komplecie z pełną płytą montażową wykonaną z blachy stalowej.
