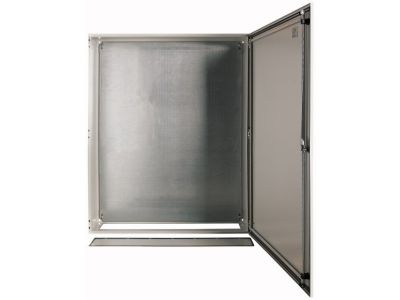

Obudowa n/t z płytą montażową 1200x1000x300mm (WxSxG), CS-1210/300 | 111719 Eaton

Alternatywny kod produktu: CS-1210/300

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-1210/300 o imponujących wymiarach 1200x1000x300 mm, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową sztywnością i odpornością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe wewnątrz szafy.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która w połączeniu z ochroną w obszarze wgłębnego ukształtowania krawędzi obudowy, zapewnia doskonałą szczelność i ochronę przed czynnikami zewnętrznymi.
• Technologia Quick-Change: Zastosowanie innowacyjnych kołków do zawiasów pozwala na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe gwarantują równomierny docisk drzwi na całej wysokości obudowy.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie kategorii odporności udarowej IK09. Obudowa spełnia również wymogi bezpieczeństwa stawiane rozdzielnicom i sterownicom niskonapięciowym, co pozwala na jej stosowanie w projektach wymagających certyfikacji i wysokiego poziomu niezawodności operacyjnej.

Zastosowanie

Dzięki dużej powierzchni montażowej (1200x1000 mm) oraz głębokości 300 mm, obudowa CS-1210/300 znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym wyborem dla:

• Prefabrykacji rozdzielnic: Jako główna szafa rozdzielcza w obiektach komercyjnych i przemysłowych.
• Systemów automatyki: Do montażu sterowników PLC, falowników oraz aparatury modułowej na płycie montażowej.
• Przemysłu ciężkiego: Gdzie wymagana jest wysoka odporność mechaniczna IK09 na uszkodzenia fizyczne.
• Infrastruktury budynkowej: Jako centralny punkt systemów sterowania oświetleniem, wentylacją i klimatyzacją (HVAC).

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych. Płyta montażowa z blachy stalowej dostarczana w zestawie pozwala na wygodne rozplanowanie aparatury poza obudową, a następnie jej łatwe osadzenie wewnątrz korpusu. Podczas instalacji przewodów należy wykorzystać płytę podstawy z piankową uszczelką, która po odpowiednim docięciu lub zastosowaniu dławnic, utrzyma deklarowany stopień ochrony. Zaleca się regularną kontrolę stanu uszczelek piankowych oraz dokręcenie mechanizmu 3-punktowego ryglowania, aby zapewnić długotrwałą szczelność i bezpieczeństwo eksploatacji.

FAQ

• Czy drzwi można zamontować jako lewostronne? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana kierunku otwierania drzwi.
• Co wchodzi w skład zestawu? Zestaw zawiera obudowę, drzwi z systemem zamykania drążkowego, płytę montażową z blachy stalowej oraz płytę przepustową (podstawy).
• Jaki jest rozstaw perforacji na listwie drzwiowej? Perforacja wykonana jest w standardowym odstępie 25 mm, co jest kompatybilne z większością akcesoriów montażowych EATON.
• Czy obudowa nadaje się do montażu zewnętrznego? Obudowa serii CS jest dedykowana do montażu naściennego, jednak w przypadku ekstremalnych warunków atmosferycznych zaleca się weryfikację specyfikacji powłoki lakierniczej lub zastosowanie dodatkowego zadaszenia.
