Obudowa n/t z płytą montażową 1000x800x250mm (WxSxG), CS-108/250 | 111714 Eaton

Opis i Kluczowe Cechy

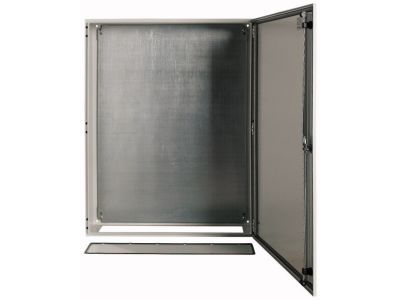

Obudowa naścienna EATON z serii CS, model CS-108/250 o wymiarach 1000x800x250 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową sztywnością i trwałością. Kluczowym elementem konstrukcji są drzwi wyposażone w wylewaną uszczelkę piankową na całym obwodzie, co w połączeniu ze specjalnie wyprofilowanym kołnierzem obudowy (obszar wgłębnego ukształtowania) gwarantuje doskonałą szczelność i ochronę przed wnikaniem pyłu oraz wilgoci.

• Wysoka odporność mechaniczna: Kategoria odporności udarowej IK09 zgodnie z normą EN 62262 zapewnia ochronę przed uderzeniami o energii do 10 dżuli.
• Innowacyjny system zawiasów: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Bezpieczeństwo ryglowania: Solidne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą zapewnia równomierny docisk drzwi do uszczelki na całej wysokości obudowy.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośredni montaż korytek grzebieniowych, węży kablowych lub dodatkowych szyn nośnych DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Obudowa spełnia wymagania normy EN 62262 w zakresie stopnia ochrony przed zewnętrznymi uderzeniami mechanicznymi (IK09). Konstrukcja wspiera zachowanie ciągłości ochrony i bezpieczeństwa obsługi zgodnie z dyrektywami niskonapięciowymi, a zastosowane materiały uszczelniające są odporne na starzenie i zapewniają długotrwałą szczelność deklarowaną przez producenta.

Zastosowanie

Obudowa CS-108/250 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz rozdziału energii. Dzięki dużej powierzchni montażowej (800 mm szerokości) idealnie nadaje się do budowy rozdzielnic sterowniczych, układów zasilania awaryjnego oraz systemów kontroli procesów. Jest to optymalny wybór dla zakładów produkcyjnych, gdzie występuje ryzyko uszkodzeń mechanicznych oraz w miejscach o podwyższonym zapyleniu. Możliwość montażu szyn DIN oraz płyt montażowych sprawia, że jest to uniwersalna baza dla prefabrykacji szaf elektrycznych.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-108/250 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż naścienny: Zaleca się stosowanie dedykowanych uchwytów ściennych EATON, aby zachować deklarowany stopień ochrony i zapewnić odpowiedni dystans od ściany.
• Zarządzanie okablowaniem: Płyta podstawy z piankową uszczelką umożliwia precyzyjne wprowadzenie przewodów przy zachowaniu szczelności. Należy pamiętać o stosowaniu odpowiednich dławnic kablowych.
• Kąt otwarcia: Standardowy kąt otwarcia drzwi wynosi 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Uziemienie: Należy bezwzględnie połączyć drzwi oraz płytę montażową z głównym zaciskiem ochronnym obudowy za pomocą elastycznych linek miedzianych.

FAQ

• Czy strona otwierania drzwi może zostać zmieniona? Tak, dzięki kołkom Quick-Change i symetrycznej konstrukcji, ogranicznik drzwiowy można zmienić z prawego na lewy.
• Z czego wykonana jest płyta montażowa? W zestawie znajduje się pełna płyta montażowa wykonana z ocynkowanej blachy stalowej, co ułatwia montaż aparatury i zapewnia przewodność dla celów EMC.
• Jaki jest system zamykania? Obudowa posiada znormalizowany system zamykania z metalową dźwigienką i 3-punktowym ryglowaniem drążkowym, co podnosi poziom bezpieczeństwa przed niepowołanym dostępem.
