Obudowa n/t z płytą montażową 1000x600x250mm (WxSxG), CS-106/2+C11674:C1170750 | 111712 Eaton

Opis i Kluczowe Cechy

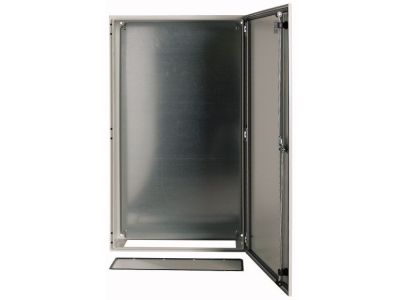

Obudowa naścienna EATON z serii CS o wymiarach 1000x600x250 mm to zaawansowane rozwiązanie konstrukcyjne dedykowane dla profesjonalnych systemów rozdziału energii oraz automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową odpornością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę aparatury przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe wewnątrz szafy.

• Innowacyjny system zawiasów: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co przyspiesza proces prefabrykacji.
• Szczelność i ochrona: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową. Specjalne wgłębne ukształtowanie krawędzi obudowy chroni uszczelkę przed bezpośrednim działaniem czynników zewnętrznych.
• System zamykania: Solidne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą zapewnia równomierny docisk drzwi na całej wysokości obudowy.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją co 25 mm umożliwia bezpośredni montaż szyn DIN, korytek grzebieniowych lub uchwytów kablowych bez konieczności wiercenia dodatkowych otworów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi standardami. Obudowa została zaprojektowana i przetestowana zgodnie z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (stopień IK09). Konstrukcja zapewnia ciągłość elektryczną niezbędną do poprawnego uziemienia komponentów, co jest kluczowe dla zachowania bezpieczeństwa obsługi oraz ochrony urządzeń elektronicznych przed zakłóceniami.

Zastosowanie

Obudowa EATON CS-106/250 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki dużej głębokości wynoszącej 250 mm, idealnie nadaje się do montażu aparatury modułowej, sterowników PLC, falowników oraz układów sterowania silnikami. Jest to optymalny wybór dla:

• Głównych i obiektowych rozdzielnic niskiego napięcia.
• Szaf sterowniczych w systemach automatyki budynkowej (BMS).
• Obudów dla systemów teleinformatycznych i monitoringu w trudnych warunkach środowiskowych.
• Prefabrykacji układów zasilania awaryjnego i sterowania procesami technologicznymi.

Wskazówki Montażowe

Podczas instalacji obudowy należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż płyty montażowej: Dołączona płyta montażowa z blachy stalowej powinna być stabilnie zamocowana na dedykowanych wspornikach, co zapewnia odpowiednią sztywność konstrukcji przy dużym obciążeniu aparaturą.
• Zarządzanie okablowaniem: Wykorzystaj perforację w listwie drzwiowej do uporządkowania wiązek przewodów sterowniczych, co zapobiega ich uszkodzeniu podczas otwierania i zamykania drzwi.
• Wprowadzanie kabli: Płyta podstawy z uszczelką piankową umożliwia wykonanie precyzyjnych wycięć pod dławnice, zachowując przy tym wysoką szczelność obudowy.
• Pozycjonowanie: Dzięki kątowi otwarcia 120 stopni, obudowa może być montowana w narożnikach pomieszczeń, o ile zachowany zostanie odpowiedni dystans dla swobodnego ruchu skrzydła drzwiowego.

FAQ

• Czy drzwi można przełożyć na lewą stronę? Standardowo obudowa posiada ogranicznik prawy, jednak konstrukcja serii CS często pozwala na zmianę kierunku otwierania poprzez obrócenie obudowy lub drzwi (zależnie od konfiguracji osprzętu wewnętrznego).
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowany stopień IK09, co oznacza bardzo wysoką odporność na akty wandalizmu oraz przypadkowe uderzenia mechaniczne w warunkach przemysłowych.
• Czy w zestawie znajduje się płyta montażowa? Tak, produkt jest dostarczany w komplecie z płytą montażową wykonaną z blachy stalowej, gotową do montażu aparatury.
