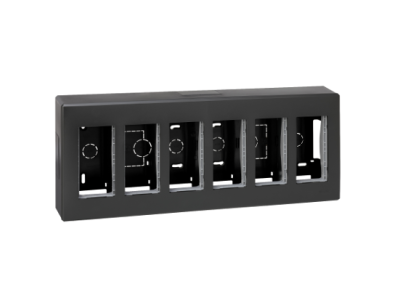

Obudowa n/t S500 6-modułowa, 12x K45, kompletna, szary grafit 51000006-038 Simon Connect | 51000006-038 Kontakt Simon

Alternatywny kod produktu: TSC-51000006-038

Opis i Kluczowe Cechy

Obudowa natynkowa Simon Connect S500 o symbolu 51000006-038 to kompletne rozwiązanie do zabudowy aparatury modułowej w rozdzielnicach natynkowych. Dzięki szerokości 6 modułów oraz wyposażeniu w 12 przepustów kablowych K45 zapewnia elastyczność aranżacji i łatwe prowadzenie przewodów. Kolor szary grafit nadaje jej nowoczesny, estetyczny wygląd, pasujący do większości wnętrz.

• 6 modułów szerokości: Umożliwia zabudowę standardowych aparatów modułowych (np. wyłączników, styczników) w kompaktowej obudowie, oszczędzając miejsce na ścianie.
• 12 przepustów kablowych K45: Ułatwia wprowadzenie i wyprowadzenie przewodów (o średnicy do 45 mm) bez konieczności dodatkowej obróbki, przyspieszając instalację.
• Kompletna konstrukcja: Zawiera wszystkie elementy montażowe (drzwi, ramę, listwy zaciskowe), co eliminuje konieczność dokupowania akcesoriów i skraca czas montażu.
• Montaż natynkowy: Nie wymaga kucia ścian – idealne rozwiązanie przy modernizacji instalacji w suchych pomieszczeniach lub tam, gdzie brak miejsca na puszkę podtynkową.
• Kolor szary grafit (RAL 7024): Elegancki wygląd, odporny na zabrudzenia i blaknięcie, dopasowany do nowoczesnych aranżacji wnętrz technicznych.

Zgodność z Normami

Obudowa Simon Connect S500 została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej. Produkt nie wymaga stosowania dodatkowych deklaracji właściwości użytkowych (DoP) w zakresie typowym dla obudów nieratynowych.

Zastosowanie

Obudowa natynkowa S500 sprawdza się wszędzie tam, gdzie potrzebna jest szybka i bezpieczna instalacja aparatury modułowej na istniejącej ścianie. Idealna do budynków mieszkalnych, biur i obiektów użyteczności publicznej.

• Instalacje natynkowe w pomieszczeniach suchych (np. garaże, piwnice, warsztaty) – zabezpieczenie aparatury przed przypadkowym dotknięciem.
• Modernizacja istniejących instalacji – montaż na tynku bez konieczności kucia i remontu ścian.
• Zastosowanie w obiektach tymczasowych (np. na budowach, w halach) – łatwy demontaż i przenoszenie.
• Tworzenie lokalnych rozdzielnic do sterowania oświetleniem, ogrzewaniem lub klimatyzacją w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż obudowy oraz instalację aparatury wewnątrz powinna przeprowadzać wyłącznie osoba z uprawnieniami SEP do 1 kV, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocuj na szynie DIN TH35 (zgodnie z instrukcją producenta). Przekrój przewodów doprowadzających dobierz do prądu znamionowego zainstalowanych aparatów. Po zakończeniu montażu sprawdź prawidłowość połączeń – szczelność przepustów K45 oraz działanie zamka drzwi.

FAQ

• Czy obudowa ma stopień ochrony IP? Producent nie podaje konkretnego IP dla tego modelu. Obudowa nadaje się do montażu w suchych pomieszczeniach wewnętrznych. W środowisku wilgotnym zaleca się stosowanie dodatkowych uszczelnień.
• Jakie aparaty mieszczą się w 6 modułach? Wszystkie standardowe aparaty modułowe o szerokości 17,5 mm (np. wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski). Liczba modułów pozwala na dowolną konfigurację.
• Czy obudowa jest wyposażona w drzwi? Tak, obudowa jest kompletna – zawiera drzwi z zamkiem, ramę oraz przepusty K45. Drzwi są wykonane z tego samego tworzywa w kolorze szary grafit.
