Obudowa n/t S-5 N zacisk z szybą 1/5 moduły IP30 MINI, dymny | 2305-11 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

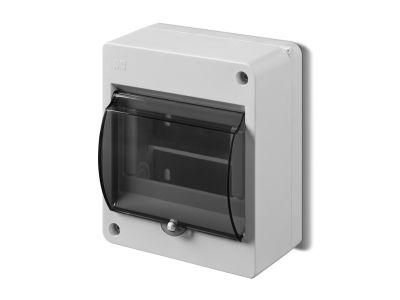

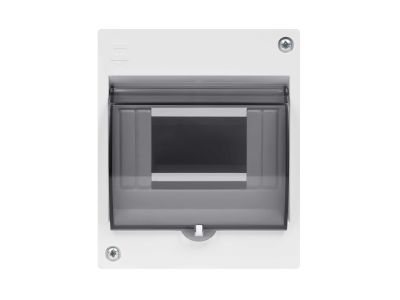

Obudowa natynkowa MINI S-5 N (symbol 2305-11) przeznaczona jest do montażu aparatury modułowej w instalacjach niskiego napięcia. Wykonana z polistyrenu (PS) o odporności na uderzenia IK05, zapewnia ochronę przed ciałami stałymi na poziomie IP30. Wyposażona w przezroczystą szybę oraz zintegrowany zacisk neutralny N o przekroju 1×2,5 mm², umożliwia bezpieczne i estetyczne zabudowanie do 5 modułów na szynie DIN TH35. Jej kompaktowe wymiary (120×140×84 mm) ułatwiają montaż w miejscach o ograniczonej przestrzeni.

• IP30 + IK05: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm oraz odporność na uderzenia mechaniczne 0,5 J – gwarantuje bezpieczną eksploatację w typowych warunkach wewnątrz budynków.
• Zacisk N 1×2,5 mm²: Fabrycznie zainstalowany zacisk neutralny ułatwia podłączenie przewodów i zapewnia pewny styk bez dodatkowych akcesoriów.
• Możliwość plombowania obudowy i drzwi: Zabezpiecza przed nieuprawnionym dostępem oraz przypadkowym otwarciem, co podnosi poziom bezpieczeństwa instalacji.
• Szeroki zakres temperatury pracy -20°C do +70°C: Umożliwia stosowanie obudowy w różnych strefach klimatycznych (np. nieogrzewane pomieszczenia gospodarcze).
• Kompaktowe wymiary (120×140×84 mm): Zajmuje niewiele miejsca na ścianie – idealna do remontów i renowacji istniejących instalacji.

Zgodność z Normami

Obudowa spełnia wymagania norm PN-EN 61439-3:2012 (Rozdzielnice i sterownice niskonapięciowe – Część 3: Wymagania dotyczące rozdzielnic do montażu przez osoby niewykwalifikowane) oraz PN-EN 61439-1:2011 (Postanowienia ogólne). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Obudowa natynkowa S-5 N dedykowana jest do rozdziału energii elektrycznej i zabezpieczania obwodów w budynkach mieszkalnych, użyteczności publicznej oraz lekkiego przemysłu. Sprawdza się w miejscach, gdzie wymagana jest estetyka i łatwy dostęp do aparatury.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w mieszkaniach lub biurach.
• Instalacje oświetleniowe i gniazd wtykowych – jako bezpieczne zakończenie linii zasilającej.
• Aplikacje w automatyce budynkowej (sterowanie ogrzewaniem, wentylacją) – dla niewielkiej liczby modułów.
• Prace modernizacyjne – zastąpienie starych puszek natynkowych nową, plombowaną obudową.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i po bezwzględnym odłączeniu napięcia od miejsca pracy. Obudowę mocuje się do ściany za pomocą kołków rozporowych (nie są dostarczone) przez otwory montażowe w tylnej ścianie. Aparaturę modułową instaluje się na standardowej szynie DIN TH35 wewnątrz obudowy. Przekrój przewodów doprowadzających należy dobrać do obciążenia zgodnie z normą PN-HD 60364. Dokręcanie zacisków przewodów (w tym zacisku N 1×2,5 mm²) wykonać z momentem zalecanym w dokumentacji producenta aparaturowych. Po zakończeniu montażu skrzynkę można zaplombować, aby zapobiec nieautoryzowanemu dostępowi.

FAQ

• Czy obudowa ma szybę przezroczystą? Tak, obudowa wyposażona jest w szybę umożliwiającą odczyt stanu aparatury bez otwierania drzwi.
• Jaki stopień ochrony posiada obudowa? Stopień ochrony IP30 – chroni przed ciałami stałymi o średnicy powyżej 2,5 mm, nie jest odporna na wodę (brak ochrony przed wilgocią). Należy stosować w suchych pomieszczeniach wewnętrznych.
• Czy można plombować zarówno obudowę, jak i drzwi? Tak, konstrukcja przewiduje możliwość plombowania obudowy głównej oraz drzwi (np. za pomocą plomb drucikowych) – zabezpiecza to przed przypadkowym otwarciem i ingerencją osób nieuprawnionych.
