Obudowa n/t S-4 1/4 moduły, listwy przyłączeniowe PE+N, IP20, MINI, biała | 2304-10 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

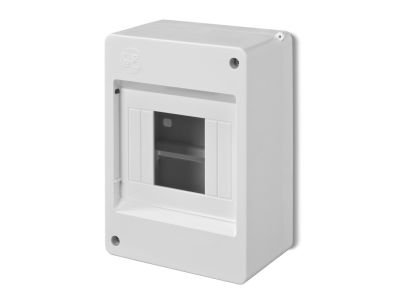

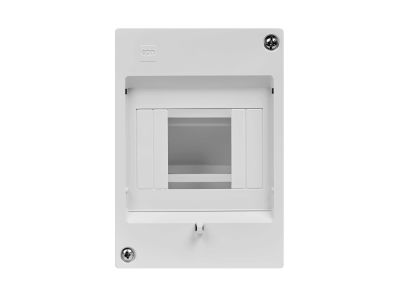

Obudowa natynkowa MINI serii S-4 na 1/4 modułu (symbol 2304-10) to kompaktowe rozwiązanie do montażu aparatury modułowej w instalacjach wewnętrznych. Dzięki II klasie ochronności zapewnia bezpieczeństwo nawet w obwodach bez przewodu ochronnego PE. Wbudowane listwy przyłączeniowe PE+N ułatwiają rozprowadzenie potencjałów, a materiał PS (polistyren) gwarantuje trwałość w szerokim zakresie temperatur od -20°C do +70°C. Stopień ochrony IP20 chroni przed ciałami stałymi o średnicy powyżej 12,5 mm, a odporność na uderzenia mechaniczne IK05 zwiększa wytrzymałość w codziennym użytkowaniu.

• II klasa ochronności: bezpieczny montaż bez konieczności stosowania przewodu ochronnego – podwójna izolacja eliminuje ryzyko porażenia.
• Wbudowane listwy PE+N: upraszczają rozprowadzenie przewodu ochronnego i neutralnego, oszczędzając czas i miejsce w obudowie.
• Odporność na uderzenia IK05: obudowa wytrzymuje uderzenia energią 0,7 J, co chroni zamontowaną aparaturę przed przypadkowymi uszkodzeniami mechanicznymi.
• Możliwość plombowania obudowy i drzwi: zapobiega nieautoryzowanemu dostępowi do instalacji – idealna dla obiektów wymagających zabezpieczeń.
• Osłabienia boczne do przeprowadzenia przewodów: umożliwiają łatwe wyprowadzenie kabli bez dodatkowej obróbki, przyspieszając montaż.
• Zacisk z ochroną przed przypadkowym dotknięciem: zapewnia bezpieczeństwo podczas podłączania przewodów – zgodnie z wymogami norm.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących wyrobów elektroinstalacyjnych oraz posiada oznakowanie CE. Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi standardami bezpieczeństwa, co potwierdza jego II klasa ochronności i stopień ochrony IP20.

Zastosowanie

Obudowa natynkowa MINI 1/4 modułu znajduje zastosowanie wszędzie tam, gdzie potrzebne jest estetyczne i bezpieczne miejsce do montażu niewielkiej aparatury modułowej. Sprawdzi się w instalacjach mieszkaniowych, biurowych oraz w lekkiej automatyce budynkowej.

• Montaż wyłączników, przycisków i przełączników modułowych w standardzie MINI w domowych tablicach rozdzielczych.
• Instalacja sygnalizatorów i modułów sterujących w małych szafkach sterowniczych.
• Wykorzystanie w obrębie instalacji oświetleniowych i gniazd wtyczkowych wymagających dodatkowej ochrony mechanicznej.
• Realizacja punktów przyłączeniowych dla automatyki budynkowej (np. sterowanie roletami, bramami).

Wskazówki Montażowe

Montaż obudowy oraz instalowanie aparatury wewnątrz może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocować na równej, stabilnej powierzchni, wykorzystując przewidziane otwory montażowe. Przewody wprowadzać przez osłabienia boczne, stosując odpowiednie dławice kablowe dla zachowania stopnia ochrony IP20. Dokręcanie zacisków modułów oraz listew PE+N należy przeprowadzić zgodnie z dokumentacją producenta, nie przekraczając podanych momentów dokręcania. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, obudowa posiada stopień ochrony IP20, co oznacza, że jest przeznaczona wyłącznie do stosowania wewnątrz pomieszczeń chronionych przed wilgocią i opadami atmosferycznymi.
• Czy drzwi obudowy można plombować? Tak, obudowa wyposażona jest w elementy umożliwiające założenie plomby zabezpieczającej przed nieuprawnionym otwarciem.
• Jaki typ aparatury modułowej można zamontować w tej obudowie? Obudowa przystosowana jest do aparatury standardu MINI o szerokości 1/4 modułu – należy sprawdzić kompatybilność z konkretnymi urządzeniami w karcie katalogowej producenta.
