Obudowa n/t pusta, IP41, kl. I RAL7035 (550x1100x160) 4XN160 2-7 | 001101404 Eti

Alternatywny kod produktu: 4XN160 2-7

Opis i Kluczowe Cechy

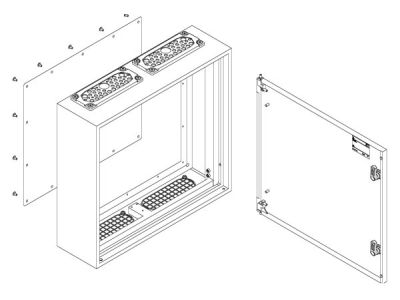

Obudowa natynkowa pusta o symbolu 001101404 (seria 4XN160) przeznaczona do montażu na ścianie. Zapewnia stopień ochrony IP41, co chroni wnętrze przed wnikaniem ciał stałych o średnicy ≥1 mm oraz kroplami wody padającymi pionowo – bezpieczna praca w suchych i lekko wilgotnych pomieszczeniach. Klasa I (z zaciskiem ochronnym) gwarantuje skuteczne uziemienie, a kolor RAL7035 (jasnoszary) uniwersalnie komponuje się z otoczeniem. Wymiary 550x1100x160 mm oferują dużą pojemność dla aparatury modułowej i łączeń kablowych.

• Wymiary 550x1100x160 mm: przestronna komora umożliwia instalację wielu aparatów – styczników, wyłączników, przekaźników oraz prowadzenie okablowania bez zbędnego tłoczenia.
• Stopień ochrony IP41: skuteczna bariera przed pyłem i kroplami wody, co zwiększa niezawodność urządzeń wewnątrz w warunkach standardowych instalacji budynkowych.
• Klasa I (metalowa konstrukcja z zaciskiem PE): zapewnia ochronę przeciwporażeniową poprzez pewne połączenie z uziemieniem – zgodnie z wymogami bezpieczeństwa.
• Obudowa pusta (bez wyposażenia): pełna elastyczność konfiguracji – montujesz własne szyny TH35, listwy zaciskowe, rozłączniki w zależności od potrzeb projektu.
• Kolorystyka RAL7035: neutralny, jasnoszary odcień doskonale pasuje do wnętrz technicznych i biurowych, nie przyciąga uwagi i ułatwia konserwację.

Zgodność z Normami

Obudowa spełnia wymogi dyrektyw niskonapięciowych (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE. Produkt jest zgodny z europejskimi normami dla obudów elektroinstalacyjnych (seria EN 62208), jednakże szczegółowe numery norm w zakresie konkretnych certyfikatów należy zweryfikować w dokumentacji producenta.

Zastosowanie

Uniwersalna obudowa natynkowa przeznaczona do rozdzielnic, sterowni, instalacji przemysłowych i budynkowych. Sprawdzi się tam, gdzie wymagana jest ochrona aparatury przed czynnikami zewnętrznymi i łatwy dostęp od frontu.

• Montaż rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i usługowych.
• Instalacja sterowników PLC, przekaźników i zasilaczy w szafach automatyki.
• Ochrona styczników, wyłączników nadprądowych i różnicowoprądowych w pomieszczeniach wilgotnych (np. kotłownie, pralnie).
• Punkty przyłączeniowe dla maszyn i urządzeń w lekkim przemyśle (zabezpieczenie przed bryzgami wody).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuj do ściany za pomocą odpowiednich kotew (powierzchnia nośna musi wytrzymać ciężar wyposażenia). Wprowadź przewody przez przepusty kablowe o właściwym stopniu szczelności – zachowaj parametry IP41. Wewnątrz możesz zamontować szynę TH35 oraz listwy zaciskowe. Pamiętaj o podłączeniu przewodu ochronnego PE do zacisku uziemienia (wewnątrz obudowy). Przekrój przewodów dobierz do spodziewanego obciążenia prądowego.

FAQ

• Czy obudowa jest wyposażona w drzwi i zamek? Obudowa dostarczana jest jako pusta – nie zawiera drzwi ani zamka. Drzwi oraz akcesoria montażowe należy dokupić osobno (zwykle dostępne w ofercie producenta dla serii 4XN160).
• Jaki materiał obudowy? Informacja o materiale nie została podana w danych. Na podstawie oznaczenia klasy I można domniemywać konstrukcję metalową (blacha stalowa), jednak zalecamy sprawdzenie karty katalogowej producenta w celu potwierdzenia.
• Czy obudowa nadaje się do montażu zewnętrznego? Stopień ochrony IP41 nie gwarantuje szczelności przed deszczem ani bezpośrednim strumieniem wody – obudowa jest przeznaczona do wnętrz budynków lub miejsc osłoniętych (np. wiaty). Do zastosowań zewnętrznych wymagane jest IP65 lub wyższe.
