Obudowa n/t płytka, 4 otwory 22mm M22-FI4 RMQ-Titan M30 | 197234 Eaton

Alternatywny kod produktu: M22-FI4

Opis i Kluczowe Cechy

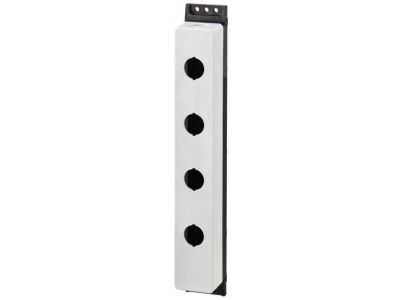

Obudowa natynkowa M22-FI4 z serii RMQ-Titan to płytka montażowa z tworzywa sztucznego, wyposażona w 4 otwory o średnicy 22 mm dla aparatury sterowniczej i sygnalizacyjnej. Wykonana w kolorze RAL 7035 (szary) z antracytową dolną częścią zapewnia estetyczny i trwały montaż przycisków, przełączników, lamp sygnalizacyjnych oraz przycisków awaryjnych STOP. Posiada cztery otwory montażowe oraz wprowadzenia przewodów z tyłu (1 x M20) i po bokach (2 x M20), co ułatwia instalację w różnych konfiguracjach.

• 4 otwory montażowe 22 mm: Możliwość zainstalowania do czterech elementów sterowniczych lub sygnalizacyjnych w jednej obudowie, co oszczędza miejsce w rozdzielnicy i skraca czas montażu.
• Tworzywo sztuczne z antracytową podstawą: Lekka i wytrzymała konstrukcja odporna na uszkodzenia mechaniczne, z estetycznym wykończeniem w kolorze RAL 7035.
• Wprowadzenia przewodów: tył 1 x M20, boki 2 x M20: Elastyczne opcje prowadzenia kabli ułatwiające instalację w różnych warunkach montażowych.
• Śruby ze stali stopowej: Trwałe i odporne na korozję elementy mocujące zapewniające bezpieczne osadzenie obudowy.
• Kompatybilność z aparaturą RMQ-Titan 22 mm: Przeznaczona do przycisków, przełączników, lamp sygnalizacyjnych, przycisków awaryjnych STOP oraz elementów stykowych i LED z serii M22.

Zgodność z Normami

Obudowa M22-FI4 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza certyfikat CE. Produkt spełnia wymagania dla obudów natynkowych stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Obudowa natynkowa M22-FI4 przeznaczona jest do montażu aparatury sterowniczej i sygnalizacyjnej w systemach automatyki budynkowej i przemysłowej.

• Montaż przycisków sterowniczych i przełączników w rozdzielnicach natynkowych
• Instalacja lamp sygnalizacyjnych i przycisków awaryjnych STOP w strefach produkcyjnych
• Tworzenie paneli sterowniczych z kluczykowymi przełącznikami dostępu
• Budowa punktów sterowania maszynami i urządzeniami w przemyśle

Wskazówki Montażowe

Montaż obudowy oraz elementów wewnętrznych powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Obudowę montuje się na szynie TH35 (DIN) lub bezpośrednio do podłoża. Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania śrub zgodnie z danymi producenta. Wprowadzenia przewodów M20 umożliwiają elastyczne prowadzenie kabli z tyłu i boków obudowy.

FAQ

• Jakie urządzenia można montować w tej obudowie? Obudowa M22-FI4 jest przeznaczona do montażu aparatury sterowniczej i sygnalizacyjnej z serii RMQ-Titan o średnicy 22 mm, w tym przycisków, przełączników, lamp sygnalizacyjnych, przycisków awaryjnych STOP oraz elementów stykowych i LED M22.
• Czy obudowa ma stopień ochrony IP? Stopień ochrony IP nie jest specyfikowany w danych katalogowych. Obudowa przeznaczona jest do montażu w suchych pomieszczeniach lub wewnątrz rozdzielnic.
• Ile otworów kablowych posiada obudowa? Obudowa wyposażona jest w trzy wprowadzenia przewodów: jedno z tyłu (M20) i dwa po bokach (M20, po jednym z każdej strony).
