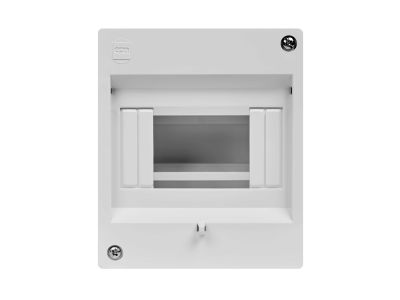

Obudowa n/t, MINI S-5, IP20, biały | 2305-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Obudowa natynkowa MINI S-5 o symbolu 2305-00 to kompaktowe i estetyczne rozwiązanie do bezpiecznego montażu aparatury modułowej w instalacjach wewnętrznych. Dzięki stopniowi ochrony IP20 oraz II klasie ochrony zapewnia skuteczną barierę przed dostępem do części czynnych i nie wymaga dodatkowego uziemiania. Wytrzymałość mechaniczną potwierdza odporność na uderzenia IK05, a materiał PS gwarantuje trwałość w szerokim zakresie temperatur od -20°C do +70°C.

• Stopień ochrony IP20: chroni przed wnikaniem ciał stałych o średnicy ≥12,5 mm, co zapewnia bezpieczeństwo użytkowania w suchych pomieszczeniach wewnętrznych.
• II klasa ochrony: eliminuje konieczność stosowania przewodu ochronnego (PE), co upraszcza montaż i zwiększa bezpieczeństwo w instalacjach bez uziemienia.
• Odporność na uderzenia IK05: wytrzymuje uderzenia energią 0,5 J, co gwarantuje odporność obudowy na przypadkowe uszkodzenia mechaniczne podczas eksploatacji.
• Materiał PS (polistyren) i zakres temperatur -20°C do +70°C: zapewniają stabilność wymiarową i wytrzymałość w zmiennych warunkach środowiskowych – idealne do montażu w nieogrzewanych pomieszczeniach.
• Zacisk z ochroną przed przypadkowym dotknięciem: umożliwia bezpieczne podłączenie przewodów bez ryzyka porażenia prądem podczas prac serwisowych.

Zgodność z Normami

Obudowa MINI S-5 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Obudowa natynkowa MINI S-5 sprawdza się w instalacjach wewnętrznych, gdzie wymagane jest estetyczne i bezpieczne zabezpieczenie aparatury modułowej. Dzięki kompaktowym wymiarom i łatwemu montażowi znajduje zastosowanie w wielu scenariuszach.

• Montaż przycisków, przełączników i sygnalizatorów w rozdzielnicach natynkowych w budynkach mieszkalnych i biurowych.
• Ochrona styczników, przekaźników i innych urządzeń sterujących przed przypadkowym dostępem i uszkodzeniami mechanicznymi.
• Zastosowanie w suchych pomieszczeniach, gdzie wymagany jest podstawowy stopień ochrony IP20 i odporność na uderzenia.
• Instalacje w systemach automatyki budynkowej – do umieszczania modułów sterujących i zasilających.

Wskazówki Montażowe

Montaż obudowy oraz podłączenie przewodów powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę mocuj do ściany za pomocą odpowiednich łączników (nie dołączonych do zestawu). Przekroje przewodów dobierz do prądu obciążenia zgodnie z obowiązującymi normami. Zaciski dokręć momentem zgodnym z dokumentacją producenta. Po zakończeniu montażu sprawdź szczelność zamknięcia drzwiczek i możliwość plombowania obudowy w celu zabezpieczenia przed nieautoryzowanym dostępem.

FAQ

• Jaki stopień ochrony ma obudowa MINI S-5? Obudowa posiada stopień ochrony IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Nie jest odporna na wodę – przeznaczona wyłącznie do suchych pomieszczeń wewnętrznych.
• Czy obudowa wymaga uziemienia? Nie, obudowa należy do II klasy ochrony – nie wymaga podłączenia przewodu ochronnego (PE). Dzięki temu montaż jest prostszy, a instalacja bezpieczna nawet bez uziemienia.
• Jakie przewody można podłączyć do zacisku? Zacisk wyposażony w ochronę przed przypadkowym dotknięciem umożliwia podłączenie przewodów o przekroju dobranym do prądu obciążenia. Przed podłączeniem sprawdź maksymalny przekrój w dokumentacji technicznej produktu.
