Obudowa n/t MINI S-3, IP20, biały | 2303-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

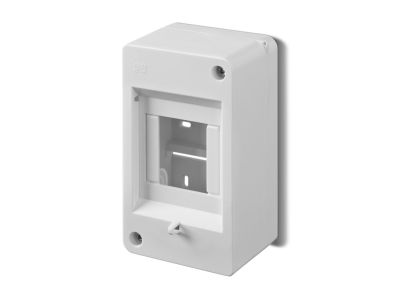

Obudowa natynkowa MINI S-3 (symbol 2303-00) w kolorze białym została zaprojektowana do bezpiecznego montażu aparatury modułowej w instalacjach elektrycznych. Stopień ochrony IP20 zapewnia skuteczną ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, co gwarantuje bezpieczną eksploatację w suchych pomieszczeniach wewnętrznych. II klasa ochronności eliminuje potrzebę stosowania przewodu ochronnego, a odporność na uderzenia IK05 zwiększa trwałość mechaniczną obudowy w codziennym użytkowaniu.

• Stopień ochrony IP20: Skuteczna bariera przed wnikaniem ciał stałych, zapewniająca bezpieczną pracę zainstalowanych urządzeń w warunkach suchych.
• II klasa ochronności: Brak konieczności podłączania przewodu ochronnego – instalacja zgodna z wymogami bezpieczeństwa w obiektach bez dodatkowego uziemienia.
• Odporność na uderzenia IK05: Wytrzymałość mechaniczna na siły uderzeniowe do 0,5 J, chroniąca aparaturę przed przypadkowymi uszkodzeniami.
• Możliwość plombowania obudowy i drzwi: Zabezpieczenie przed nieautoryzowanym dostępem do wnętrza obudowy – idealne do zastosowań w strefach o podwyższonych wymaganiach bezpieczeństwa.
• Materiał PS (polistyren) i zakres temperatur pracy od -20°C do +70°C: Odporność na zmienne warunki termiczne oraz stabilność wymiarowa i mechaniczna w szerokim zakresie temperatur.
• Osłabienia boczne oraz zacisk z ochroną przed przypadkowym dotknięciem: Łatwe wprowadzanie przewodów poprzez wyłamywane przepusty oraz dodatkowe zabezpieczenie styków przed dotykiem.

Zgodność z Normami

Obudowa MINI S-3 spełnia wymogi europejskich norm dotyczących stopni ochrony (IP) oraz klas ochronności urządzeń elektrycznych. Produkt posiada deklarację zgodności CE. Konkretne numery norm nie zostały podane w dokumentacji producenta – zalecamy weryfikację z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Obudowa natynkowa MINI S-3 przeznaczona jest do montażu aparatury modułowej (np. wyłączników nadprądowych, styczników, przycisków) w rozdzielnicach domowych, biurowych i lekkich instalacjach przemysłowych. Dzięki niewielkim wymiarom i estetycznemu wyglądowi sprawdzi się tam, gdzie liczy się oszczędność miejsca i dyskretna forma.

• Montaż wyłączników nadprądowych, różnicowoprądowych i aparatury modułowej w domowych tablicach rozdzielczych.
• Instalacja sterowników, przekaźników i styczników w systemach automatyki budynkowej (oświetlenie, rolowanie, wentylacja).
• Lokalne zabezpieczenie obwodów w pomieszczeniach technicznych, biurach i małych obiektach komercyjnych.
• Zastosowanie tymczasowe – szybki montaż na ścianie bez konieczności kucia bruzd (obudowa natynkowa).

Wskazówki Montażowe

Montaż obudowy MINI S-3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuj do ściany na pomocą kołków rozporowych (nie dostarczane w zestawie) przez otwory montażowe w tylnej ściance. Przewody wprowadzaj przez wyłamywane osłabienia boczne – dostosuj ich średnicę do przekroju przewodów, a wycięte krawędzie zabezpiecz przed ostrymi krawędziami. Do łączenia przewodów w środku obudowy stosuj listwy zaciskowe z ochroną przed przypadkowym dotknięciem (zgodnie z danymi producenta). Po zamknięciu obudowy możesz ją zaplombować, aby uniemożliwić nieuprawniony dostęp.

FAQ

• Czy obudowa MINI S-3 nadaje się do montażu w łazience? Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do suchych pomieszczeń wewnętrznych. Nie stosuj go w strefach wilgotnych (łazienki, kuchnie, piwnice z podwyższoną wilgotnością) bez dodatkowej osłony.
• Jakie maksymalne obciążenie prądowe wytrzyma obudowa? Obudowa jako element konstrukcyjny nie ma własnej obciążalności prądowej – dopuszczalny prąd zależy od zainstalowanej w niej aparatury. Wszystkie urządzenia montowane wewnątrz muszą spełniać swoje parametry znamionowe.
• Czy obudowę można malować lub modyfikować? Materiał PS (polistyren) może być wrażliwy na rozpuszczalniki organiczne. Nie zalecamy malowania ani mechanicznej obróbki (np. wiercenia dodatkowych otworów) – mogłoby to obniżyć stopień ochrony i klasę ochronności. W razie potrzeby zastosuj dedykowane akcesoria plombujące.
