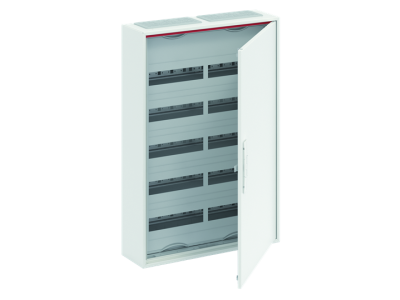

Obudowa n/t CA25V 120 mod, IP44, II kl drzwi pełne ComfortLine | 2CPX052186R9999 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii ComfortLine CA25V to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Model ten oferuje przestrzeń montażową pozwalającą na zabudowę do 120 modułów, co czyni go idealnym wyborem dla rozbudowanych systemów rozdzielczych. Konstrukcja charakteryzuje się stopniem ochrony IP44, co oznacza skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku. Wytrzymałość mechaniczna na poziomie IK07 gwarantuje odporność na uderzenia o energii do 2 dżuli, zapewniając bezpieczeństwo aparatury w wymagających warunkach eksploatacyjnych.

• Zarządzanie okablowaniem: Innowacyjny system przepustów membranowych zapewnia wysoką szczelność i łatwość wprowadzania przewodów. Na każde 250 mm szerokości obudowy przypada jeden przepust CZF2 u góry oraz jeden przepust CZF1 na dole.
• Izolacja i bezpieczeństwo: Standardowo obudowa dostarczana jest w II klasie ochronności (izolacja ochronna), jednak konstrukcja umożliwia konwersję do I klasy izolacji przy zastosowaniu opcjonalnego zestawu uziemiającego CZL61.
• System CombiLine: Pełna kompatybilność z systemem modułowym CombiLine pozwala na elastyczną konfigurację wnętrza. Nawet w przypadku konfiguracji bez drzwi, system ten gwarantuje stopień ochrony na poziomie IP30.
• Drzwi pełne: Solidne, pełne drzwi stalowe zapewniają estetyczny wygląd i dodatkową ochronę zamontowanej aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i obudów niskiego napięcia. Stopień ochrony IP44 oraz klasa wytrzymałości mechanicznej IK07 są potwierdzone odpowiednimi testami laboratoryjnymi. Obudowa spełnia wymagania II klasy ochronności, co jest kluczowe w instalacjach wymagających podwyższonego poziomu bezpieczeństwa przeciwporażeniowego bez konieczności uziemiania samej obudowy (chyba że zastosowano zestaw CZL61).

Zastosowanie

Obudowa ABB CA25V ComfortLine jest przeznaczona wyłącznie do aplikacji wnętrzowych. Dzięki swojej modułowości i wysokiej jakości wykonania, znajduje szerokie zastosowanie w:

• Budownictwie komercyjnym (biurowce, hotele, centra handlowe).
• Nowoczesnym budownictwie mieszkaniowym jako główna rozdzielnica piętrowa.
• Zakładach przemysłowych do montażu aparatury sterowniczej i zabezpieczającej.
• Systemach automatyki budynkowej wymagających dużej liczby modułów na szynie DIN.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel. Należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż natynkowy: Obudowa przeznaczona jest do montażu bezpośrednio na ścianie. W zestawie znajduje się specjalny zestaw do kompensacji nierówności tynku, co pozwala na idealne wypoziomowanie konstrukcji.
• Konfiguracja profili: Obudowa współpracuje wyłącznie z profilami typu EDF. Uchwyty pod profile EDF dla modułów CombiLine są dostarczane w standardowym zakresie dostawy.
• Łączenie obudów: Ze względu na brak perforacji bocznych, niemożliwe jest łączenie obudów w szeregu (poziomo). Dopuszczalne jest natomiast łączenie w pionie, co wymaga zastosowania dedykowanego zestawu łączącego CZ4.
• Przepusty: Wykorzystanie fabrycznych przepustów membranowych CZF1 i CZF2 znacząco przyspiesza prace instalacyjne i eliminuje konieczność dławienia każdego przewodu z osobna.

FAQ

• Czy obudowę można łączyć z innymi jednostkami? Tak, ale wyłącznie w układzie pionowym przy użyciu zestawu CZ4. Łączenie poziome nie jest możliwe ze względu na pełne ścianki boczne.
• Jakie profile montażowe pasują do tego modelu? Obudowa jest kompatybilna wyłącznie z profilami EDF.
• Czy mogę uzyskać I klasę ochronności? Tak, jest to możliwe poprzez doposażenie obudowy w dedykowany zestaw uziemiający o symbolu CZL61.
• Jaki jest stopień ochrony przy otwartych drzwiach? Dzięki zastosowaniu systemu CombiLine, obudowa utrzymuje stopień ochrony IP30 nawet przy zdjętych lub otwartych drzwiach, co zwiększa bezpieczeństwo podczas prac serwisowych.
