Obudowa n/t 180 mod, IP44, II kl., CA35V drzwi pełne ComfortLine | 2CPX052191R9999 ABB

Alternatywny kod produktu: 2CPX052191R9999

Opis i Kluczowe Cechy

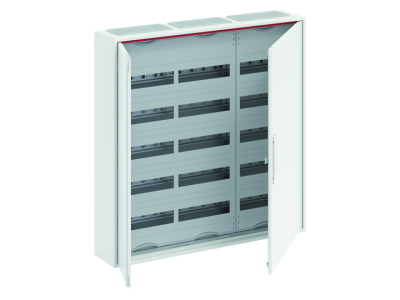

Obudowa natynkowa ComfortLine CA35V (symbol 2CPX052191R9999) o szerokości 180 modułów to solidne rozwiązanie do instalacji wewnętrznych. Stopień ochrony IP44 zabezpiecza wnętrze przed wnikaniem pyłu i zachlapaniem, a klasa ochrony II gwarantuje podwójną izolację. Drzwi pełne z możliwością montażu uchwytów ułatwiają organizację przestrzeni wewnętrznej. Obudowa wyposażona jest w system kompensacji nierówności tynku i zestaw do montażu profili EDF.

• Stopień ochrony IP44: Zapewnia ochronę przed pyłem i zachlapaniem, idealna do pomieszczeń o podwyższonej wilgotności.
• Klasa ochrony II: Podwójna izolacja zwiększa bezpieczeństwo użytkowania – minimalizuje ryzyko porażenia prądem.
• Drzwi pełne ComfortLine: Umożliwiają łatwy dostęp do wnętrza obudowy, ułatwiając montaż i konserwację aparatury.
• System kompensacji nierówności tynku: Ułatwia montaż na nierównych powierzchniach ścian.
• Pakiet montażowy w zestawie: Zawiera zestaw do montażu profili EDF oraz uchwyty pod profile – gotowe do natychmiastowego montażu aparatury modułowej.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i mechanicznego. Posiada deklarację zgodności CE, certyfikację zgodnie z IEC 62208 i EN 60439-3 oraz klasę ochrony IP44 zgodnie z normą PN-EN 60529. Wytrzymałość mechaniczna IK07 potwierdzona wg normy IEC 62262.

Zastosowanie

Obudowa natynkowa ComfortLine CA35V przeznaczona jest do instalacji aparatury elektrycznej i elektronicznej w pomieszczeniach suchych oraz o podwyższonej wilgotności.

• Montaż aparatury modułowej (np. styczników, zabezpieczeń, przekaźników) w instalacjach przemysłowych i budynkowych.
• Organizacja przestrzeni w szafach sterowniczych i rozdzielnicach wewnętrznych.
• Zastosowanie w pomieszczeniach biurowych, handlowych i gastronomicznych wymagających estetycznego i funkcjonalnego rozwiązania.
• Wykorzystanie jako obudowa dla systemów automatyki, zasilaczy czy sterowników PLC.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie zostało odłączone od instalacji. Obudowę mocuje się do ściany za pomocą wkrętów, wykorzystując system kompensacji nierówności tynku. Po zamontowaniu należy sprawdzić stopień ochrony IP44 – nie otwierać drzwi podczas pracy przy urządzeniach pod napięciem. Profile EDF montować zgodnie z dokumentacją aparatury. W przypadku konieczności uzyskania klasy ochrony I, należy zastosować dedykowany zestaw uziemiający CZL61.

FAQ

• Czy obudowę można łączyć szeregowo z innymi obudowami? Nie – obudowy ComfortLine CA nie posiadają bocznej perforacji, co uniemożliwia łączenie szeregowe. Możliwe jest natomiast łączenie w pionie z użyciem zestawu CZ4.
• Jakie przepusty kablowe znajdują się w obudowie? Na każde 250 mm szerokości przypada jeden przepust membranowy CZF2 u góry i jeden przepust CZF1 na dole. Dokładna liczba zależy od rozmiaru obudowy.
• Czy obudowa posiada klasę ochrony IK07? Tak – wytrzymałość mechaniczna IK07 chroni aparaturę wewnątrz przed uderzeniami i uszkodzeniami mechanicznymi.
