Obudowa n/t 168 mod, IP44, II kl., CA27V drzwi pełne ComfortLine | 2CPX052188R9999 ABB

Opis i Kluczowe Cechy

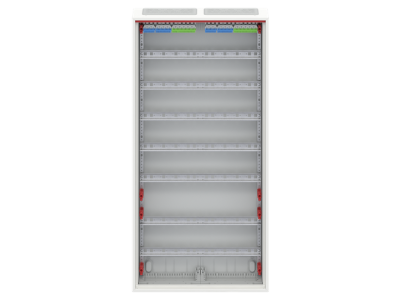

Obudowa natynkowa ABB z serii ComfortLine CA27V to zaawansowane rozwiązanie dedykowane do profesjonalnych aplikacji wnętrzowych, gdzie wymagana jest najwyższa jakość wykonania oraz niezawodność. Model ten oferuje przestrzeń montażową pozwalającą na zabudowę aż 168 modułów, co czyni go idealnym wyborem dla rozbudowanych systemów rozdzielczych. Konstrukcja charakteryzuje się stopniem ochrony IP44, co zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku. Obudowa została wykonana w II klasie ochronności, co gwarantuje wysoki poziom bezpieczeństwa elektrycznego poprzez zastosowanie izolacji wzmocnionej.

• Wytrzymałość mechaniczna: Stopień IK07 zapewnia odporność na uderzenia o energii do 2 dżuli, chroniąc aparaturę przed uszkodzeniami mechanicznymi.
• System przepustów: Innowacyjne podejście do zarządzania okablowaniem obejmuje przepusty membranowe CZF2 u góry oraz CZF1 na dole (jeden na każde 250 mm szerokości), co znacząco przyspiesza wprowadzanie przewodów przy zachowaniu szczelności.
• System CombiLine: Pełna kompatybilność z systemem modułowym CombiLine (profile EDF) pozwala na elastyczną konfigurację wnętrza, zachowując stopień ochrony IP30 nawet w przypadku braku zamontowanych drzwi.
• Estetyka i funkcjonalność: Pełne drzwi stalowe zapewniają estetyczny wygląd i ochronę przed dostępem osób niepowołanych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Standardowo dostarczany w II klasie izolacji, spełnia wymogi bezpieczeństwa dla instalacji w budynkach użyteczności publicznej oraz przemysłowych. Istnieje również techniczna możliwość konwersji do I klasy izolacji przy zastosowaniu dedykowanego zestawu uziemiającego CZL61, co pozwala na dostosowanie obudowy do specyficznych wymagań projektowych i lokalnych przepisów technicznych.

Zastosowanie

Obudowa ABB ComfortLine CA27V znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym o wysokim standardzie oraz w obiektach komercyjnych i przemysłowych. Ze względu na brak bocznej perforacji, model ten jest dedykowany jako samodzielna jednostka natynkowa. Brak możliwości łączenia szeregowego w poziomie jest rekompensowany przez opcję łączenia pionowego przy użyciu zestawu CZ4, co pozwala na optymalne wykorzystanie przestrzeni na ścianach w wąskich pomieszczeniach technicznych. Jest to idealna baza dla systemów automatyki budynkowej, sterowania oświetleniem oraz głównych tablic rozdzielczych piętrowych.

Wskazówki Montażowe

Montaż obudowy został zoptymalizowany pod kątem wygody instalatora. W zestawie znajdują się uchwyty pod profile EDF, które są niezbędne do osadzenia modułów systemu CombiLine. Kluczowym udogodnieniem jest dołączony zestaw do kompensacji nierówności tynku, który pozwala na idealne wypoziomowanie i osadzenie obudowy nawet na niedoskonałych powierzchniach ścian. Podczas planowania instalacji należy pamiętać, że obudowa wspiera wyłącznie profile typu EDF. W przypadku konieczności rozbudowy pionowej, należy zawczasu zaopatrzyć się w zestaw łączący CZ4. Przepusty membranowe CZF1 i CZF2 umożliwiają beznarzędziowe wprowadzanie kabli, co skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy obudowę można łączyć z innymi jednostkami? Możliwe jest wyłącznie łączenie w pionie przy zastosowaniu opcjonalnego zestawu CZ4. Konstrukcja ścian bocznych bez perforacji uniemożliwia łączenie w szeregu (poziomo).
• Jaki system montażowy jest kompatybilny z tą obudową? Obudowa jest przystosowana wyłącznie do profili EDF. Odpowiednie uchwyty montażowe znajdują się w standardowym wyposażeniu.
• Czy można zmienić klasę ochronności? Tak, choć standardowo jest to II klasa izolacji, można uzyskać I klasę poprzez montaż zestawu uziemiającego CZL61.
• Jaki stopień ochrony oferuje obudowa bez drzwi? Dzięki zastosowaniu systemu CombiLine, obudowa utrzymuje stopień ochrony IP30 nawet przy otwartych lub zdemontowanych drzwiach.
