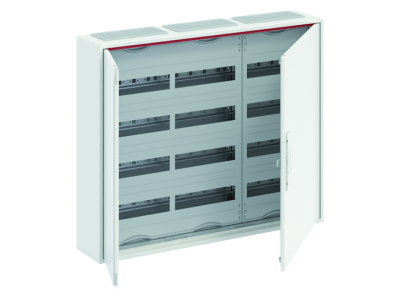

Obudowa n/t 144 mod, IP44, II kl., CA34V drzwi pełne ComfortLine | 2CPX052190R9999 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii ComfortLine CA34V to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Produkt charakteryzuje się pojemnością wynoszącą 144 moduły, co pozwala na przejrzyste rozmieszczenie aparatury modułowej oraz sterowniczej. Konstrukcja została zaprojektowana z myślą o maksymalnej funkcjonalności – brak perforacji bocznych zapewnia sztywność obudowy, choć uniemożliwia łączenie jednostek w szereg w poziomie. Kluczowym atutem jest stopień ochrony IP44, który gwarantuje zabezpieczenie przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku.

• Wytrzymałość mechaniczna: Stopień IK07 zapewnia wysoką odporność na uderzenia, co jest kluczowe w wymagających środowiskach przemysłowych i komercyjnych.
• Zarządzanie okablowaniem: System przepustów membranowych (CZF2 u góry oraz CZF1 u dołu na każde 250 mm szerokości) umożliwia szybkie i szczelne wprowadzenie przewodów bez konieczności stosowania dodatkowych dławnic.
• Klasa izolacji: Standardowo produkt dostarczany jest w II klasie ochronności (izolacja wzmocniona), jednak konstrukcja pozwala na zmianę na I klasę izolacji przy zastosowaniu opcjonalnego zestawu uziemiającego CZL61.
• System CombiLine: Pełna kompatybilność z systemem zabudowy CombiLine (profile EDF) pozwala na elastyczną konfigurację wnętrza, zachowując stopień ochrony IP30 nawet przy otwartych drzwiach.

Zgodność z Normami

Obudowa ABB ComfortLine CA34V została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dotyczące rozdzielnic i sterownic niskonapięciowych, co potwierdza jej niezawodność w aplikacjach profesjonalnych. Zastosowanie II klasy ochronności minimalizuje ryzyko porażenia prądem w przypadku awarii izolacji podstawowej, a stopień ochrony IP44 pozwala na montaż w pomieszczeniach o podwyższonej wilgotności zgodnie z wytycznymi projektowymi.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie wielorodzinnym, biurowcach oraz obiektach użyteczności publicznej. Dzięki dużej pojemności (144 moduły) idealnie sprawdza się jako główna rozdzielnica piętrowa lub rozdzielnica sterownicza w systemach automatyki budynkowej. Możliwość łączenia obudów w pionie za pomocą dedykowanego zestawu CZ4 pozwala na optymalne wykorzystanie przestrzeni montażowej na ścianach w wąskich korytarzach lub pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż obudowy ComfortLine CA34V jest ułatwiony dzięki dołączonemu zestawowi do kompensacji nierówności tynku, co pozwala na idealne wypoziomowanie konstrukcji nawet na niedoskonałych powierzchniach. Podczas instalacji należy pamiętać o następujących kwestiach:

• Profile montażowe: Obudowa współpracuje wyłącznie z profilami typu EDF. Uchwyty pod te profile dla modułów CombiLine znajdują się w standardowym zakresie dostawy.
• Pionowanie: W przypadku łączenia jednostek w pionie, należy obligatoryjnie zastosować zestaw łączący CZ4, aby zachować stabilność konstrukcji i ciągłość ochrony.
• Wprowadzanie kabli: Wykorzystanie fabrycznych przepustów membranowych CZF1/CZF2 znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy obudowę można łączyć z innymi jednostkami w poziomie? Nie, ze względu na brak perforacji bocznych, obudowy ComfortLine CA nie są przeznaczone do łączenia w szeregi poziome.
• Jaki system zabudowy wewnętrznej jest kompatybilny z tym modelem? Obudowa jest dedykowana do systemu CombiLine z wykorzystaniem profili EDF.
• Czy drzwi pełne można zamienić na przeszklone? Model CA34V standardowo wyposażony jest w drzwi pełne, co zapewnia estetyczny wygląd i ukrycie aparatury przed osobami postronnymi.
• Czy zestaw uziemiający jest w komplecie? Nie, zestaw uziemiający CZL61 (pozwalający na uzyskanie I klasy izolacji) jest dostępny jako osobne akcesorium.
