Obudowa n/t, 1/5 MINI S-5 z szybą IP30 EP-LUX, dymny | 2305-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

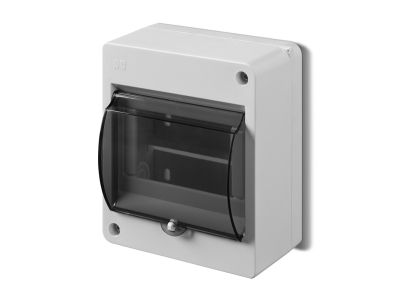

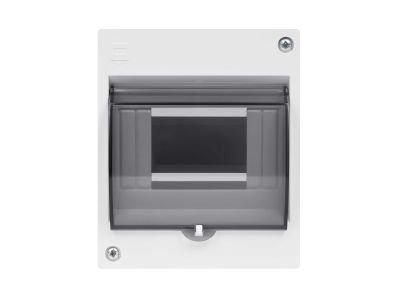

Obudowa natynkowa 1/5 MINI S-5 z szybą IP30 EP-LUX (symbol 2305-01) to kompaktowe, 5-modułowe rozwiązanie do montażu aparatury modułowej. Wykonana z wytrzymałego polistyrenu (PS) oferuje stopień ochrony IP30 oraz odporność mechaniczną IK05, co zapewnia bezpieczeństwo i trwałość w standardowych warunkach eksploatacji. Możliwość plombowania gwarantuje zabezpieczenie przed nieautoryzowanym dostępem.

• Liczba modułów (5): Odpowiednia do zabudowy niewielkich zestawów modułowych – przełączników, styczników, wyłączników – w instalacjach natynkowych.
• Stopień ochrony IP30: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, zapewniając podstawową ochronę w suchych pomieszczeniach administracyjnych i przemysłowych.
• Odporność na uderzenia IK05: Wytrzymuje uderzenia mechaniczne o energii 0,4 J, co zabezpiecza aparaturę przed przypadkowymi uszkodzeniami podczas eksploatacji.
• Materiał PS (polistyren): Lekki i odporny na odkształcenia materiał gwarantuje długotrwałe utrzymanie kształtu i estetykę nawet w podwyższonych temperaturach (zakres pracy -20°C do +70°C).
• Możliwość plombowania: Umożliwia zabezpieczenie pokrywy przed ingerencją osób niepowołanych – szczególnie istotne w obiektach użyteczności publicznej lub strefach limitowanego dostępu.

Zgodność z Normami

Obudowa spełnia wymagania norm PN-EN 61439-3:2012 oraz PN-EN 61439-1:2011, co potwierdza jej przydatność do zabudowy rozdzielnic natynkowych w systemach elektroenergetycznych niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Uniwersalna obudowa natynkowa z szybą doskonale sprawdza się wszędzie tam, gdzie potrzebne jest estetyczne i bezpieczne zabudowanie aparatury modułowej bez konieczności wykonywania wnęk ściennych.

• Wyposażanie rozdzielnic natynkowych w obiektach biurowych, mieszkalnych i handlowych.
• Montaż modułowych układów sterowania (przekaźniki, styczniki, wyłączniki nadprądowe) w miejscach o ograniczonej przestrzeni.
• Zabudowa układów automatyki budynkowej i sygnalizacji (np. zasilacze, sterowniki) z szybą ułatwiającą odczyt wskaźników.
• Instalacje tymczasowe lub serwisowe, w których liczy się szybki i prosty montaż na ścianie.

Wskazówki Montażowe

Montaż obudowy oraz instalowanie w niej aparatury modułowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocuje się do podłoża za pomocą odpowiednich kołków rozporowych (w zestawie lub dobieranych na miejscu). Po osadzeniu aparatury należy starannie dokręcić śruby zacisków przewodów — zalecany moment dokręcania według karty katalogowej konkretnych urządzeń. Przekroje przewodów dobrać zgodnie z obciążeniem prądowym instalacji.

FAQ

• Czy obudowa posiada szybę? Czy szybę można wymienić? Tak, obudowa wyposażona jest w szybę EP-LUX, co umożliwia obserwację stanu aparatury bez otwierania pokrywy. Szyba jest integralną częścią pokrywy – w przypadku uszkodzenia wymagana jest wymiana całej pokrywy (dostępna jako część zamienna).
• Jaki stopień ochrony ma obudowa i czy nadaje się do stosowania na zewnątrz? Obudowa ma stopień ochrony IP30, co oznacza brak ochrony przed wilgocią (wodą). Nie jest przeznaczona do stosowania na zewnątrz ani w pomieszczeniach o podwyższonej wilgotności. Należy montować ją tylko wewnątrz suchych budynków.
• Czy w obudowie można zamontować wyłączniki różnicowoprądowe (RCD) lub kompaktowe? Obudowa ma szerokość 5 modułów (każdy moduł to 17,5 mm). Standardowe modułowe aparaty (wyłączniki nadprądowe, RCD 1P+N, styczniki itp.) mieszczą się w przeliczeniu 1 moduł na 17,5 mm. Większe aparaty (np. 3P+N) mogą wymagać większej liczby modułów – prosimy sprawdzić całkowitą szerokość zestawu.
