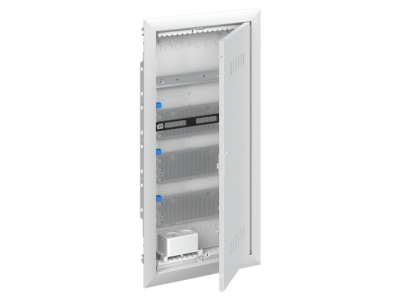

Obudowa multimedia 48M z ramką, wentylowanymi drzwiami i podwójnym gniazdem 230V, UK640MV | 2CPX031392R9999 ABB

Alternatywny kod produktu: 2CPX031392R9999

Opis i Kluczowe Cechy

Obudowa multimedia UK640MV (symbol 2CPX031392R9999) to 48-modułowa skrzynka wnękowa z wentylowanymi drzwiami, przeznaczona do instalacji wewnętrznych. Perforowana konstrukcja obudowy zapewnia naturalną cyrkulację powietrza, co minimalizuje ryzyko przegrzewania się wyposażenia. Drzwi otwierają się pod kątem 120° i mogą być montowane do lewej lub prawej strony. Zestaw wyposażony w ramkę oraz podwójne gniazdo 230V ułatwiające organizację okablowania i zasilanie dodatkowych urządzeń.

• 48 modułów: Duża pojemność na aparaturę modułową, z możliwością uzyskania dodatkowych 2 modułów na rząd dzięki maskownicy dystrybucyjnej.
• Wentylowane drzwi: Zapewniają lepsze chłodzenie wewnętrznej aparatury, co wydłuża żywotność urządzeń elektronicznych.
• Perforowana konstrukcja boków: Umożliwia elastyczne prowadzenie okablowania oraz dodatkowe chłodzenie wnętrza skrzynki.
• Drzwi z kątem otwarcia 120°: Ułatwia montaż, serwis i wymianę aparatury bez konieczności demontażu całej obudowy.
• Podwójne gniazdo 230V: Umożliwia zasilanie dodatkowych urządzeń bezpośrednio z wnętrza obudowy, zwiększając funkcjonalność instalacji.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego (IK07) oraz odporności na wysokie temperatury (test rozżarzonego drutu GWT >850°C). Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi.

Zastosowanie

Obudowa UK640MV jest przeznaczona do montażu w suchych pomieszczeniach wewnętrznych, gdzie wymagana jest ochrona aparatury elektrycznej i elektronicznej.

• Rozdzielnice i szafy sterownicze w budynkach mieszkalnych i biurowych.
• Szafki telekomunikacyjne i serwerownie – ochrona wrażliwej elektroniki.
• Instalacje automatyki przemysłowej – organizacja okablowania i zasilania.
• Pomieszczenia techniczne i warsztaty – centralne miejsce dla aparatury pomiarowej i sterującej.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzany przez wykwalifikowany personel SEP po odłączeniu napięcia w obszarze prac. Obudowę należy zamocować w przygotowanym wnęku lub na ścianie za pomocą dedykowanych uchwytów. Wentylowane drzwi montować zgodnie z kierunkiem otwarcia (lewa/prawa strona). Podłączenie okablowania i aparatury powinno odbywać się zgodnie z dokumentacją techniczną, z zachowaniem odpowiedniego ułożenia przewodów i wentylacji. W przypadku montażu w ściance GK należy użyć specjalnego zestawu UZ91P4.

FAQ

• Czy obudowa może być łączona z innymi skrzynkami? Tak, obudowy UK600 mogą być łączone w pionie i poziomie za pomocą dedykowanego zestawu UZB2, co pozwala na tworzenie większych konfiguracji.
• Jaki jest stopień ochrony IP obudowy? Stopień ochrony IP nie został określony w danych produktu. Produkt przeznaczony jest do suchych pomieszczeń wewnętrznych.
• Czy drzwi mogą być zamontowane do lewej i prawej strony? Tak, drzwi obudowy UK640MV mogą być montowane do lewej lub prawej strony, co ułatwia dostosowanie do indywidualnych wymagań instalacyjnych.
