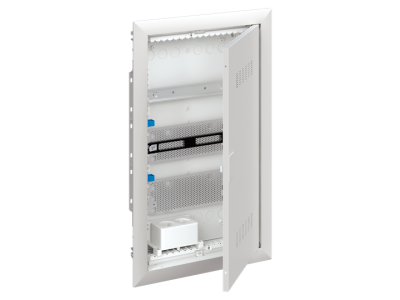

Obudowa multimedia 36M z ramką, wentylowanymi drzwiami i podwójnym gniazdem 230V, UK630MV | 2CPX031391R9999 ABB

Opis i Kluczowe Cechy

Obudowa multimedialna ABB UK630MV z serii UK600 to zaawansowane rozwiązanie zaprojektowane z myślą o nowoczesnych instalacjach teletechnicznych oraz systemach Smart Home. Jednostka ta charakteryzuje się pojemnością odpowiadającą 36 modułom (rozmieszczonym w 3 rzędach), co zapewnia znaczną przestrzeń montażową dla urządzeń aktywnych i pasywnych. Kluczowym elementem zestawu są wentylowane drzwi, które gwarantują optymalną cyrkulację powietrza, co jest niezbędne dla stabilnej pracy routerów, switchy czy zasilaczy generujących ciepło. Wewnątrz obudowy znajduje się zintegrowane podwójne gniazdo zasilające o napięciu znamionowym 230V, co znacząco upraszcza proces podłączania urządzeń sieciowych bez konieczności montażu dodatkowych punktów elektrycznych. Konstrukcja cechuje się wysoką odpornością mechaniczną na poziomie IK07 oraz bezpieczeństwem pożarowym potwierdzonym testem rozżarzonego drutu (Glow Wire Test) przy temperaturze wynoszącej aż 850°C.

• Wentylowane drzwi stalowe z szerokim kątem otwarcia wynoszącym 120 stopni.
• Możliwość obustronnego montażu drzwi (lewo/prawo) dla maksymalnej ergonomii.
• Zintegrowane podwójne gniazdo zasilające 230V w zestawie fabrycznym.
• Perforowana skrzynka wnękowa ułatwiająca precyzyjne wprowadzanie przewodów.
• Wysoka wytrzymałość mechaniczna IK07 chroniąca przed uderzeniami.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa dla obudów instalacyjnych przeznaczonych do użytku wnętrzowego. Test rozżarzonym drutem o temperaturze 850°C (GWT 850°C) potwierdza, że obudowa jest wykonana z materiałów samogasnących, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii elektrycznej. Stopień ochrony mechanicznej IK07 gwarantuje odporność na uderzenia o energii do 2 dżuli, co skutecznie chroni wewnętrzną aparaturę przed uszkodzeniami fizycznymi w trudnych warunkach eksploatacyjnych.

Zastosowanie

Obudowa UK630MV jest dedykowana do budowy domowych centrów multimedialnych, punktów dystrybucji sygnału telewizji kablowej, satelitarnej oraz sieci LAN. Dzięki swojej konstrukcji idealnie sprawdza się w budownictwie wielorodzinnym oraz nowoczesnych biurach, gdzie wymagane jest estetyczne i funkcjonalne ukrycie infrastruktury IT. Jest to idealny wybór dla instalatorów systemów automatyki budynkowej, pozwalający na bezpieczne umieszczenie sterowników i modułów komunikacyjnych w jednym, estetycznym punkcie.

Wskazówki Montażowe

Montaż obudowy ABB UK630MV został zoptymalizowany pod kątem wygody i szybkości pracy instalatora. Specjalne otworowanie na ramce skrzynki wnękowej pozwala na precyzyjne obrysowanie otworu montażowego w ścianach typu G-K (gipsowo-kartonowych). Do montażu w płytach gipsowych wymagany jest dedykowany zestaw montażowy o symbolu UZ91P4. W przypadku konieczności rozbudowy systemu, obudowy mogą być łączone w pionie lub poziomie przy użyciu zestawu łączącego UZB2. Drzwi wyposażone są w zawiasy umożliwiające zmianę kierunku otwierania bez użycia specjalistycznych narzędzi, co pozwala na dopasowanie obudowy do specyficznych warunków panujących w miejscu montażu.

FAQ

• Czy obudowa nadaje się do montażu w ścianie G-K? Tak, montaż w ściankach gipsowo-kartonowych jest możliwy po dokupieniu dedykowanego zestawu montażowego UZ91P4.
• Jaki jest kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do zainstalowanych urządzeń.
• Czy gniazdo zasilające jest częścią zestawu? Tak, obudowa UK630MV jest fabrycznie wyposażona w podwójne gniazdo 230V.
• Czy można łączyć kilka obudów ze sobą? Tak, obudowy serii UK600 można łączyć w pionie i poziomie za pomocą zestawu UZB2.
