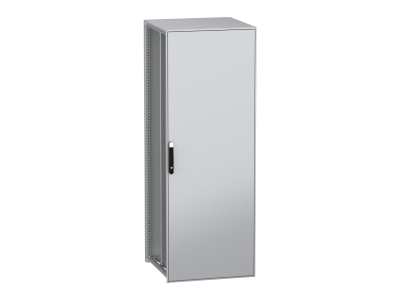

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2200x800x800mm, IP55 | NSYSFN22880P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa PanelSeT SFN o wymiarach 2200x800x800 mm to wolnostojące rozwiązanie do zabudowy aparatury elektrycznej i elektronicznej. Wykonana ze stali dekarbonizowanej (ze zrównoważonych źródeł) z galwanizowanymi ramami i panelami, zapewnia trwałość oraz redukcję emisji CO₂. Stopień ochrony IP55 gwarantuje odporność na pył, wodę i olej, a klasa ochrony mechanicznej IK10 – wysoką odporność na uderzenia. Konstrukcja wyposażona w pełne drzwi z czteropunktowym zamkiem, szyny przesuwne płyty montażowej i otwieranie do 120° z dowolnej strony, ułatwiająca dostęp i serwis.

• Stal dekarbonizowana z recyklingu: Zmniejsza ślad węglowy instalacji dzięki materiałom zrównoważonym i energooszczędnej produkcji.
• Stopień ochrony IP55 i IK10: Odporność na pył, wodę, olej oraz uderzenia mechaniczne – idealne do wymagających środowisk przemysłowych i zewnętrznych.
• Drzwi z czteropunktowym zamkiem i otwarciem 120°: Zwiększa bezpieczeństwo dostępu i ułatwia montaż/serwis aparatury.
• Modułowa płyta montażowa z szynami przesuwnymi: Elastyczny układ aparatury z możliwością dostosowania położenia szyn i modułów.
• Kolor szary RAL7035 z uchwytem czarnym RAL9005: Estetyczny wygląd, jednolity z nowoczesnymi instalacjami.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich w zakresie ochrony środowiska (REACH), bezpieczeństwa elektrycznego oraz odporności mechanicznej. Posiada deklarację zgodności CE, co potwierdza jej zgodność z dyrektywami Unii Europejskiej dotyczącymi maszyn i urządzeń elektrycznych.

Zastosowanie

PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej, rozdzielnic, sterowników PLC i innych komponentów wymagających ochrony przed warunkami środowiskowymi. Charakteryzuje się uniwersalnością i możliwością adaptacji do różnych konfiguracji instalacji.

• Zabudowa rozdzielnic niskiego napięcia w halach produkcyjnych i magazynach.
• Montaż szaf sterowniczych do maszyn przemysłowych i urządzeń automatyki.
• Instalacje zewnętrzne – osłona aparatury w miejscach narażonych na pył, wilgoć lub lekkie obciążenia mechaniczne.
• Centrale wentylacyjne i klimatyzacyjne – zabezpieczenie układów sterowania i zasilania.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obszarze prac. Konstrukcja wolnostojąca wymaga stabilnego podłoża (np. posadzka betonowa) i odpowiedniego rozmieszczenia dla zachowania dostępności serwisowej. Drzwi otwierane do 120° zapewniają swobodny dostęp do aparatury. Przed uruchomieniem systemu należy upewnić się, że wszystkie połączenia są prawidłowo wykonane i zabezpieczone. W przypadku montażu zewnętrznego zaleca się dodatkowe zabezpieczenie antykorozyjne.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do montażu zewnętrznego? Tak, stopień ochrony IP55 oraz odporność na uderzenia IK10 czynią ją odpowiednią do użytku zewnętrznego w suchych lub lekko narażonych na warunki atmosferyczne miejscach. Do instalacji w pełni zewnętrznych zaleca się dodatkowe zabezpieczenia przed wilgocią.
• Jakie są zalety stali dekarbonizowanej w tej obudowie? Stal dekarbonizowana pochodzi z recyklingu, a jej produkcja wykorzystuje energię odnawialną, co redukuje emisję CO₂ o ponad 50% w porównaniu z tradycyjną stalą. Materiał zachowuje pełną wytrzymałość mechaniczną i odporność na korozję.
• Czy płyta montażowa jest w zestawie? Tak, obudowa wyposażona jest w stalową płytę montażową z dwiema szynami przesuwnymi oraz zestawem szybko mocujących wsporników, umożliwiając elastyczny układ aparatury.
