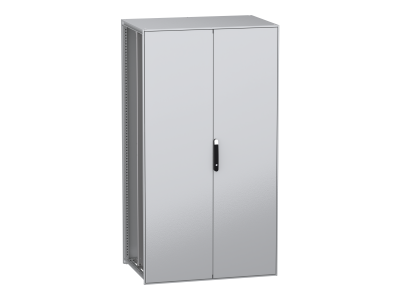

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2200x1200x800mm, IP55 | NSYSFN2212802DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN to wolnostojące rozwiązanie dla profesjonalnych instalacji elektrycznych i sterowniczych. Wykonana z dekarbonizowanej stali z recyklingu, produkowanej z wykorzystaniem energii odnawialnej, minimalizuje wpływ na środowisko poprzez redukcję emisji CO₂. Wymiary zewnętrzne 2200x1200x800mm (wysokość x szerokość x głębokość) zapewniają odpowiednią przestrzeń na aparaturę. Stopień ochrony IP55 oraz klasa odporności mechanicznej IK10 gwarantują ochronę przed pyłem, wodą i uderzeniami. Wyposażenie standardowe obejmuje 5 drzwi (dwoje głównych z czteropunktowym zamkiem i 3 mniejsze), panel tylny, dach, dwie szyny przesuwne i zestaw szybko mocujących wsporników płyty montażowej.

• Stal dekarbonizowana z recyklingu: Ekologiczne rozwiązanie obniżające ślad węglowy instalacji dzięki produkcji z energii odnawialnej i wykorzystaniu surowców wtórnych.
• Wymiary 2200x1200x800mm: Optymalna przestrzeń montażowa dla aparatury rozdzielczej, sterowników PLC i innych komponentów.
• Stopień ochrony IP55 i IK10: Odporność na pył, strumień wody z dowolnej strony oraz uderzenia mechaniczne – idealne do trudnych warunków przemysłowych.
• 5-drzwiowa konstrukcja: Umożliwia swobodny dostęp do wnętrza z kilku stron, ułatwiając serwisowanie i rozbudowę instalacji.
• Płyta montażowa z szynami przesuwnymi: Umożliwia elastyczny montaż aparatury – szyny pozwalają na precyzyjne ustawienie komponentów.
• Powłoka epoksydowo-poliestrowa: Gwarantuje trwałość koloru, odporność na korozję i łatwość czyszczenia powierzchni.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony środowiska, bezpieczeństwa elektrycznego i odporności mechanicznej. Posiada deklarację zgodności CE oraz certyfikację IP55 (odporność na pył i wodę) i IK10 (odporność na uderzenia).

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do zastosowań wymagających wysokiej ochrony środowiskowej i mechanicznej, zarówno w obiektach przemysłowych, jak i komercyjnych.

• Pomieszczenia techniczne zasilania i sterowania – centralne punkty rozdzielcze niskiego napięcia.
• Kabiny sterownicze maszyn przemysłowych – zabezpieczenie aparatury przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
• Stacje trafo i szafy zasilające – ochrona przed warunkami zewnętrznymi w halach produkcyjnych.
• Rozdzielnice na otwartych przestrzeniach (np. placach budowy) – dzięki stopniowi ochrony IP55 i odporności na uderzenia.
• Instalacje w branży farmaceutycznej i spożywczej – wymagające łatwego czyszczenia i odporności na środki chemiczne.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Obudowę należy ustawić na stabilnej, płaskiej powierzchni, zabezpieczając przed przesunięciem. Przed rozpoczęciem prac instalacyjnych należy upewnić się, że przestrzeń jest wolna od napięcia. Montaż płyty montażowej i aparatury należy przeprowadzić z uwzględnieniem wymiarów wewnętrznych oraz geometrii drzwi. Po instalacji zaleca się sprawdzenie działania drzwi, zamków i uszczelnień. Przewody wprowadzać przez dedykowane dławiki lub przepusty kablowe dostosowane do stopnia ochrony IP55.

FAQ

• Czy obudowa jest odporna na chemikalia? Powłoka epoksydowo-poliestrowa zapewnia odporność na większość środków chemicznych występujących w środowiskach przemysłowych, jednak w przypadku agresywnych chemikaliów należy skonsultować się z producentem.
• Jakie są możliwości rozbudowy obudowy? Konstrukcja modułowa pozwala na dodawanie segmentów bocznych, zwiększenie wysokości lub montaż dodatkowych drzwi – szczegółowe informacje znajdują się w dokumentacji technicznej.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować w obudowie? Nośność płyty montażowej nie została określona w dostępnych danych. Weryfikację należy przeprowadzić na podstawie dokumentacji producenta.
