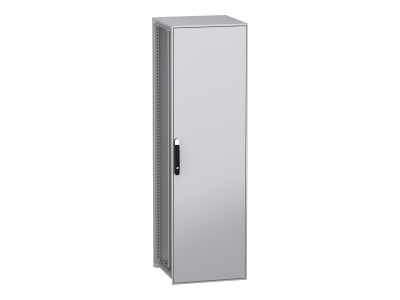

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x600x600mm, IP55 | NSYSFN20660P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x600x600 mm to solidne rozwiązanie dla przemysłowych i energetycznych instalacji elektrycznych. Wykonana z dekarbonizowanej stali z recyklingu, redukuje emisję CO₂ przy zachowaniu wysokiej wytrzymałości. Stopień ochrony IP55 gwarantuje odporność na pył, wodę i olej, natomiast klasa IK10 odporność na uderzenia mechaniczne. Dostarczana z płytą montażową, szynami przesuwnymi i kompletem drzwi z czteropunktowym zamkiem.

• Stal dekarbonizowana z recyklingu: Ekologiczne rozwiązanie o zmniejszonym śladzie węglowym, wytwarzane z wykorzystaniem energii odnawialnej – bez kompromisów w trwałości.
• Wymiary 2000x600x600 mm: Dedykowana dla dużych instalacji wymagających przestrzeni na aparaturę modułową, szyny zbiorcze i dodatkowy osprzęt.
• Stopień ochrony IP55: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku – idealna do hal produkcyjnych, warsztatów i obiektów zewnętrznych z osłoną.
• Klasa IK10 odporności na uderzenia: Chroni aparaturę wewnętrzną przed uszkodzeniami mechanicznymi wynikającymi z przypadkowych uderzeń.
• Drzwi z czteropunktowym zamkiem: Wysoki poziom zabezpieczenia przed nieuprawnionym dostępem, z możliwością otwarcia do 120 stopni dla swobodnego dostępu.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących konstrukcji i bezpieczeństwa rozdzielnic niskiego napięcia (PN-EN 62208, PN-EN 61439-1). Posiada oznaczenie CE oraz atest IP55 i IK10, potwierdzające zgodność z międzynarodowymi standardami ochrony środowiskowej i mechanicznej.

Zastosowanie

Obudowa wolnostojąca PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej i modułów sterowniczych w instalacjach przemysłowych, energetycznych i budynkowych. Jej konstrukcja ułatwia organizację przewodów i zapewnia bezpieczeństwo eksploatacji.

• Rozdzielnice niskiego napięcia w halach produkcyjnych i magazynowych.
• Szafy sterownicze do maszyn i linii technologicznych.
• Obudowy zewnętrzne z osłoną (IP55) do instalacji na terenach przemysłowych.
• Przestrzeń na aparaturę modułową, szyny zbiorcze i systemy wentylacji.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, na stabilnym podłożu z zachowaniem pionu. Płytę montażową zamocować do ramy za pomocą zestawu szybko mocujących wsporników. Drzwi otwierać z zachowaniem 120-stopniowego kąta rozwarcia, aby uniknąć uszkodzeń zawiasów. Po zamontowaniu aparatury należy przeprowadzić testy szczelności IP55 (szczególnie w miejscach wprowadzenia kabli). Dla instalacji zewnętrznych zabezpieczyć dach przed bezpośrednim działaniem warunków atmosferycznych.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do instalacji zewnętrznych? Tak – stopień ochrony IP55 oraz konstrukcja z galwanizowanej stali zapewniają odporność na pył, wodę i olej. Zalecana osłona dachowa w przypadku bezpośredniego narażenia na opady.
• Jakie wyposażenie standardowe jest w zestawie? Obudowa dostarczana jest z płytą montażową, dwiema szynami przesuwnymi, kompletem drzwi z czteropunktowym zamkiem (wkładka 5 mm), panelem tylnym i dachem. Kolorystyka: szary RAL 7035 z czarnym uchwytem RAL 9005.
• Czy klasa IK10 dotyczy całej obudowy, czy tylko drzwi? Klasa IK10 obejmuje całą konstrukcję obudowy, w tym drzwi, panele boczne i dach, zapewniając ochronę mechaniczną dla aparatury wewnętrznej.
