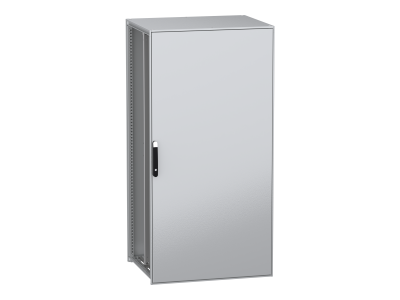

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 2000x1000x800mm, IP55 | NSYSFN201080P Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN to wolnostojące rozwiązanie dla instalacji elektrycznych i telekomunikacyjnych, dostarczane w wymiarach 2000x1000x800 mm. Wykonana z dekarbonizowanej stali, płyta montażowa oraz komponenty wsporcze z galwanizowanej stali gwarantują trwałość i odporność na korozję. Stopień ochrony IP55 (odporna na pył i strumienie wody) oraz klasa IK10 (odporność na uderzenia mechaniczne) zapewniają bezpieczeństwo instalacji w wymagających warunkach środowiskowych.

• Wymiary 2000x1000x800 mm: Dostępna przestrzeń montażowa umożliwia instalację rozbudowanych układów aparatury, szaf sterowniczych lub osprzętu telekomunikacyjnego.
• Stopień ochrony IP55 i klasa IK10: Odporność na pył, wstrząsy wodne i uderzenia mechaniczne – idealna do hal produkcyjnych, warsztatów i pomieszczeń narażonych na trudne warunki.
• Stal dekarbonizowana z recyklingu: Ekologiczny wybór dzięki redukcji emisji CO₂ podczas produkcji, zgodny z zasadami zrównoważonego rozwoju.
• Czteropunktowy zamek z wkładką 5 mm: Wysoki poziom bezpieczeństwa – zabezpieczenie przed nieautoryzowanym dostępem do wnętrza obudowy.
• Drzwi otwierane do 120° z dowolnej strony: Ułatwia dostęp do aparatury z każdej strony obudowy, co przyspiesza prace serwisowe i montażowe.
• Wyposażenie standardowe: Płyta montażowa ze szynami przesuwnymi, panel tylny, dach, zestaw szybko mocujących wsporników – gotowy do instalacji bez dodatkowych akcesoriów.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym dyrektyw LVD (niskonapięciowych) i EMC. Posiada oznakowanie CE oraz deklarację zgodności z normami: EN 62208 (puste obudowy), EN 61439-1/-2 (rozdzielnice i sterownice), a także klasę ochrony IP55 i IK10 potwierdzone badaniami laboratoryjnymi.

Zastosowanie

PanelSeT SFN to wszechstronna obudowa wolnostojąca przeznaczona do instalacji elektrycznych, sterowniczych i telekomunikacyjnych w różnych środowiskach przemysłowych i komercyjnych.

• Instalacje w halach produkcyjnych, warsztatach i magazynach – ochrona przed pyłem, wilgocią i mechanicznymi uszkodzeniami.
• Szafy sterownicze i rozdzielnice niskonapięciowe – montaż aparatury modułowej i osprzętu elektrycznego.
• Pomieszczenia serwerowni i centrów danych – zabezpieczenie wrażliwej elektroniki przed zakłóceniami środowiskowymi.
• Zewnętrzne stacje transformatorowe i kontenerowe – odporność na warunki atmosferyczne dzięki IP55.
• Obudowy dla systemów automatyki budynkowej (BMS) i monitoringu – elastyczny montaż dzięki płycie z szynami przesuwnymi.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Miejsce instalacji musi być przygotowane na obciążenie statyczne (waga obudowy z aparaturą). Obudowę należy ustawić na stabilnej powierzchni, z zachowaniem minimalnych odstępów wentylacyjnych (szczegóły w instrukcji). Podłączenie przewodów i aparatury powinno odbywać się po całkowitym odłączeniu napięcia. Płyta montażowa wyposażona w szyny przesuwne ułatwia organizację przestrzeni – zaleca się umieszczenie cięższych elementów w dolnej części. Drzwi otwierane do 120° ułatwiają dostęp, jednak podczas montażu należy zachować ostrożność, by nie uszkodzić uszczelek IP55.

FAQ

• Czy obudowa jest odporna na korozję? Tak – rama i komponenty stalowe wykonane są z galwanizowanej stali, co zapewnia ochronę antykorozyjną. Dodatkowo powłoka epoksydowo-poliestrowa zwiększa odporność na warunki atmosferyczne.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować w obudowie? Maksymalne obciążenie płyty montażowej nie zostało podane w danych produktu. Zaleca się konsultację z dokumentacją techniczną producenta lub przeprowadzenie obliczeń statycznych przed montażem ciężkich modułów.
• Czy obudowa może być stosowana na zewnątrz? Tak – stopień ochrony IP55 zapewnia odporność na pył i strumienie wody, jednak długotrwała ekspozycja na deszcz może wymagać dodatkowej ochrony (np. daszka). Klasa IK10 gwarantuje odporność na uderzenia mechaniczne.
