Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, płyta montażowa, 1800x1200x500mm, IP55 | NSYSFN1812502DP Schneider Electric

Opis i Kluczowe Cechy

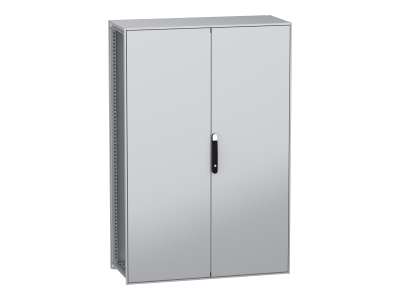

Obudowa modułowa stojąca PanelSeT SFN to wolnostojące, modułowe rozwiązanie do zabudowy aparatury elektrycznej i sterowniczej o wymiarach 1800x1200x500 mm. Wykonana z dekarbonizowanej stali z recyklingu, charakteryzuje się niskim śladem węglowym dzięki produkcji z energii odnawialnej. Rama i wsporniki z galwanizowanej stali gwarantują wysoką trwałość, a pokrycie epoksydowo-poliestrowym proszkiem zapewnia estetyczny wygląd i odporność na korozję. Obudowa wyposażona jest w płytę montażową z dwiema szynami przesuwnymi oraz zestawem szybkomocujących wsporników, ułatwiającymi organizację wnętrza.

• Wymiary 1800x1200x500 mm: Przestrzeń wystarczająca do montażu dużej aparatury, rozdzielnic lub systemów sterowania w standardowych instalacjach przemysłowych.
• Stopień ochrony IP55: Odporność na pył i strumienie wody z dowolnej strony – bezpieczne rozwiązanie do hal produkcyjnych, warsztatów i obiektów zewnętrznych.
• Klasa odporności IK10: Odporność na uderzenia mechaniczne do 20J – zabezpiecza aparaturę przed uszkodzeniami podczas transportu lub eksploatacji.
• Dwoje drzwi pełnych z czteropunktowym zamkiem: Umożliwia wygodny dostęp do wnętrza i zabezpieczenie aparatury przed nieuprawnionym dostępem.
• Płyta montażowa z szynami przesuwnymi: Ułatwia precyzyjny montaż aparatury, dostosowanie wysokości i organizację przestrzeni w szafie.
• Stal dekarbonizowana z recyklingu: Redukcja emisji CO₂ o ponad 50% w porównaniu do stali konwencjonalnej – ekologiczne i nowoczesne rozwiązanie.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej, stopni ochrony IP i odporności mechanicznej. Posiada deklarację zgodności CE oraz atesty potwierdzające zgodność z normami: EN 62208 (puste obudowy), EN 61439-1 (rozdzielnice), EN 60529 (stopnie ochrony IP), EN 50102 (odporność na uderzenia IK).

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do zabudowy aparatury elektrycznej, sterowniczej oraz rozdzielnic niskiego napięcia w różnych środowiskach przemysłowych i infrastrukturalnych.

• Hale produkcyjne i warsztaty – ochrona aparatury przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
• Obiekty zewnętrzne (np. stacje transformatorowe, kontenery energetyczne) – dzięki stopniowi ochrony IP55 i klasie IK10.
• Instalacje przemysłowe i systemy automatyki – organizacja przestrzeni montażowej z płytą i szynami przesuwnymi.
• Obiekty użyteczności publicznej (np. centra danych) – bezpieczna i trwała obudowa dla krytycznej infrastruktury.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Zaleca się montaż na stabilnym, płaskim podłożu z możliwością dostępu od przodu, tyłu i boków. Przed przystąpieniem do prac należy upewnić się, że aparatura spełnia wymagania dotyczące szerokości, wysokości i głębokości montażowej. Drzwi i panele powinny być mocowane z zastosowaniem zalecanych momentów dokręcania. Po montażu aparatury sprawdzić szczelność drzwi i stopień ochrony IP55.

FAQ

• Jakie są maksymalne wymiary aparatury, którą można zamontować w obudowie? Obudowa o wymiarach 1800x1200x500 mm pozwala na montaż aparatury o maksymalnej wysokości 1700 mm, szerokości 1100 mm i głębokości 400 mm (z uwzględnieniem przestrzeni montażowej i wentylacji).
• Czy obudowa jest odporna na promieniowanie UV? Stopień ochrony IP55 nie obejmuje odporności na promieniowanie UV. Dla zastosowań zewnętrznych zaleca się dodatkową ochronę przed bezpośrednim działaniem słońca.
• Czy obudowę można rozbudować o kolejne moduły? PanelSeT SFN jest konstrukcją wolnostojącą, ale jej modułowa budowa pozwala na łączenie kilku obudów w zestawy wielosegmentowe – wymaga to jednak dodatkowych elementów montażowych i dostosowania instalacji.
