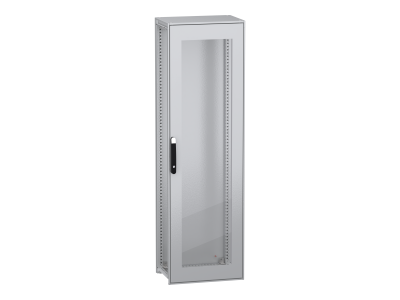

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana drzwi transparentne 2000x600x400mm IP55 | NSYSFN20640T Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN w wersji 2000x600x400mm to wolnostojące szafy przemysłowe przeznaczone do montażu aparatury elektrycznej, rozdzielnic, sterowników oraz osprzętu. Wykonana z dekarbonizowanej stali z recyklingu, produkowanej przy użyciu energii odnawialnej, co redukuje emisję CO₂. Stalowe ramy i wsporniki z powłoką galwaniczną zapewniają wysoką trwałość, a epoksydowo-poliestrowa powłoka proszkowa gwarantuje estetyczny, jednolity wygląd w kolorze szarym RAL 7035 z czarnym uchwytem RAL 9005. Przeszklone drzwi z blachy stalowej i szkła Securit oraz cztery punkty ryglowania z klamką i wkładką antywyważeniową podnoszą bezpieczeństwo instalacji.

• Stal dekarbonizowana z recyklingu: Zmniejsza ślad węglowy o ponad 50% w porównaniu z tradycyjną stalą, wspierając zrównoważony rozwój.
• Stopień ochrony IP55 i klasa IK10: Odporność na pył, mgłę solną, wodę (również strumień z węża) oraz uderzenia mechaniczne – idealne do trudnych warunków przemysłowych.
• Przeszklone drzwi z 4-punktowym ryglowaniem: Umożliwiają łatwą identyfikację stanu aparatury i zabezpieczają przed nieuprawnionym dostępem.
• Wymiary 2000x600x400mm: Duża przestrzeń montażowa na aparaturę modułową, sterowniki PLC lub osprzęt rozdzielnicowy.
• Dostęp z trzech stron: Ułatwia montaż, okablowanie i konserwację urządzeń – drzwi otwierane do 120°.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z międzynarodowymi normami dotyczącymi bezpieczeństwa elektrycznego (IEC 62208), odporności na warunki środowiskowe (IEC 60529) oraz mechanicznej (IEC 62262). Posiada deklarację zgodności z normami VDE i UL.

Zastosowanie

Obudowa wolnostojąca PanelSeT SFN służy do zabudowy aparatury elektrycznej, sterowników przemysłowych, rozdzielnic niskiego napięcia oraz osprzętu w instalacjach wymagających wysokiej ochrony środowiskowej.

• Pomieszczenia przemysłowe i hale produkcyjne – ochrona aparatury przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje zewnętrzne pod zadaszeniem – odporność IP55 chroni przed opadami i zanieczyszczeniami.
• Rozdzielnice sterownicze w systemach automatyki przemysłowej – montaż modułów PLC, przekaźników i zasilaczy.
• Szafy telekomunikacyjne i serwerowe – bezpieczne umieszczenie wrażliwego sprzętu w trudnych warunkach.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Ustal miejsce ustawienia na stabilnym, równym podłożu z uwzględnieniem dostępu do drzwi i wentylacji. Obudowę należy kotwić do podłoża, aby zabezpieczyć ją przed przewróceniem podczas eksploatacji. Przed rozpoczęciem prac instalacyjnych należy upewnić się, że wszystkie elementy (drzwi, panele, szyny montażowe) są kompletne. Podczas montażu aparatury zachować minimalne odstępy wentylacyjne zgodnie z dokumentacją techniczną. Uziemienie obudowy należy wykonać zgodnie z normami PN-HD 60364-5-54.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do stosowania na zewnątrz? Tak, stopień ochrony IP55 oraz klasa IK10 zapewniają odporność na kurz, wodę (również strumień z węża) i uderzenia mechaniczne, co czyni ją odpowiednią do użytku pod zadaszeniem na zewnątrz.
• Jaki jest zakres temperatur pracy obudowy? Zakres temperatur nie został określony w danych produktu. Zaleca się stosowanie w środowiskach o temperaturze od -5°C do +40°C, z zastrzeżeniem, że maksymalna temperatura powierzchni nie powinna przekraczać 70°C.
• Czy obudowa jest wyposażona w wentylację? Standardowa wersja nie posiada aktywnej wentylacji. Do montażu w pomieszczeniach o podwyższonej temperaturze zaleca się zastosowanie dodatkowych elementów wentylacyjnych (np. wentylatorów) lub drzwi z żaluzjami wentylacyjnymi.
