Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2200x800x600mm, IP55 | NSYSFN22860 Schneider Electric

Opis i Kluczowe Cechy

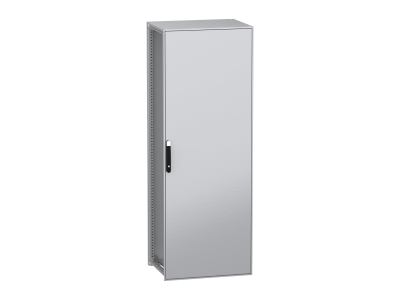

Obudowa modułowa stojąca PanelSeT SFN to wolnostojące rozwiązanie o wymiarach 2200x800x600 mm, wykonane ze stali dekarbonizowanej (z recyklingu, produkowanej z energii odnawialnej) z galwanizowanymi elementami nośnymi. Stopień ochrony IP55 i klasa odporności mechanicznej IK10 zapewniają ochronę przed pyłem, wodą, olejem i uderzeniami. Obudowa wyposażona jest w drzwi z czteropunktowym zamkiem, szyny montażowe oraz zestaw szybko mocujących wsporników płyty montażowej.

• Stal dekarbonizowana z recyklingu: Materiał przyjazny dla środowiska, produkowany z wykorzystaniem energii odnawialnej – redukuje emisję CO₂ w cyklu życia produktu.
• Stopień ochrony IP55 i IK10: Zapewnia odporność na wnikanie pyłu, wody (strumień wody z dowolnego kierunku) i uderzenia mechaniczne – idealne do zastosowań przemysłowych.
• Czteropunktowy zamek z klamką i 5 mm wkładką: Zwiększa bezpieczeństwo dzięki blokadzie drzwi w czterech miejscach, zabezpieczonej podwójną wkładką.
• Szyny montażowe i szybko mocujące wsporniki: Umożliwiają elastyczny montaż aparatury i osprzętu, dostosowując się do indywidualnych potrzeb instalacji.
• Wielokierunkowy dostęp (przód/tył/boki): Ułatwia obsługę i serwisowanie wyposażenia wewnętrznego bez konieczności demontażu całej konstrukcji.

Zgodność z Normami

PanelSeT SFN spełnia wymogi norm europejskich dotyczących obudów elektrycznych, w tym EN 62208 (puste obudowy), EN 60439-1 (rozdzielnice) i EN 50102 (odporność na uderzenia IK10). Produkt posiada oznaczenie CE i deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Obudowa PanelSeT SFN przeznaczona jest do ochrony aparatury, osprzętu i systemów sterowania w instalacjach przemysłowych, energetycznych i telekomunikacyjnych.

• Rozdzielnice niskiego napięcia w zakładach produkcyjnych i halach przemysłowych.
• Szafy sterownicze do maszyn i urządzeń wymagających wysokiego stopnia ochrony.
• Inwestycje energetyczne (np. stacje transformatorowe, systemy monitoringu).
• Infrastruktura telekomunikacyjna i serwerownie – ochrona wrażliwej elektroniki.
• Obudowy dla systemów automatyki przemysłowej i napędów elektrycznych.

Wskazówki Montażowe

Montaż obudowy PanelSeT SFN powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowa wymaga stabilnego podłoża (podest betonowy lub metalowy) i odpowiedniego mocowania do podłoża (np. kotwy chemiczne lub mechaniczne). Drzwi należy ustawić z uwzględnieniem kierunku otwarcia (do 120 stopni) i zablokować w położeniu roboczym. Szyny montażowe powinny być zamocowane zgodnie z dokumentacją techniczną, z uwzględnieniem obciążenia aparatury. Po instalacji zaleca się sprawdzenie stopnia ochrony IP55 poprzez test szczelności złącz i uszczelek.

FAQ

• Czy obudowa PanelSeT SFN może być stosowana na zewnątrz? Tak – stopień ochrony IP55 zapewnia odporność na pył i wnikanie wody (strumień z dowolnego kierunku), co czyni ją odpowiednią do zastosowań zewnętrznych w suchym lub lekko wilgotnym środowisku.
• Jaka jest maksymalna obciążalność szyn montażowych? Dokładna wartość nie została podana w danych produktu – należy ją zweryfikować w dokumentacji technicznej producenta. Zaleca się stosowanie się do wytycznych montażowych dla bezpieczeństwa konstrukcji.
• Czy obudowa jest wyposażona w wentylację? Nie – w standardowym wyposażeniu nie ma systemu wentylacji. W przypadku potrzeby chłodzenia aparatury zaleca się zastosowanie dodatkowych akcesoriów wentylacyjnych (np. wentylatorów dachowych).
