Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x800x400mm, IP55 | NSYSFN20840 Schneider Electric

Opis i Kluczowe Cechy

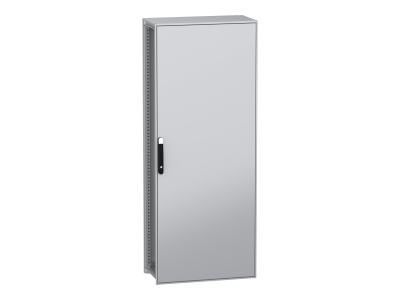

Obudowa modułowa PanelSeT SFN w wersji stojącej to wolnostojące rozwiązanie o wymiarach 2000x800x400 mm, wykonane ze stali dekarbonizowanej. Stopień ochrony IP55 zapewnia skuteczną ochronę aparatury przed pyłem, wodą i olejem. Rama i wsporniki z galwanizowanej stali gwarantują wysoką trwałość, natomiast epoksydowo-poliestrowa powłoka proszkowa w kolorze szarym RAL 7035 z czarnym uchwytem (RAL 9005) zapewnia estetykę i odporność na korozję. Dostęp z przodu, tyłu i z boku ułatwia montaż oraz serwisowanie wyposażenia wewnętrznego.

• Stal dekarbonizowana z recyklingu: Redukuje emisję CO2 dzięki wykorzystaniu energii odnawialnej w procesie produkcji, co wpływa na niższy ślad węglowy produktu.
• Wymiary 2000x800x400 mm: Optymalna przestrzeń montażowa dla aparatury modułowej i osprzętu elektrycznego, z możliwością wykorzystania pełnej wysokości.
• Stopień ochrony IP55: Odporność na pył i ochrona przed strumieniem wody z dowolnego kierunku – idealne do stosowania w suchych i wilgotnych pomieszczeniach.
• Czteropunktowy zamek z klamką i wkładką 5 mm: Zapewnia wysoki poziom bezpieczeństwa przed nieautoryzowanym dostępem do wnętrza obudowy.
• Otwartość drzwi do 120 stopni: Umożliwia swobodny dostęp do wyposażenia z każdej strony, ułatwiając prace instalacyjne i serwisowe.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania dyrektyw unijnych oraz norm europejskich dotyczących ochrony środowiska i bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE oraz oznaczenie IP55 i IK10, co potwierdza jej odporność na pył, wodę i uderzenia mechaniczne.

Zastosowanie

Obudowa PanelSeT SFN jest przeznaczona do stosowania w instalacjach elektrycznych, telekomunikacyjnych oraz przemysłowych jako ochrona aparatury, osprzętu i akcesoriów elektrycznych.

• Stosowanie w suchych i wilgotnych pomieszczeniach – warsztaty, hale produkcyjne, pomieszczenia techniczne.
• Montaż aparatury modułowej, rozdzielnic, sterowników PLC i innych urządzeń elektronicznych.
• Wykorzystanie jako szafa sterownicza w systemach automatyki przemysłowej.
• Zastosowanie w energetyce i budownictwie – ochrona liczników, zabezpieczeń i innych komponentów wrażliwych na warunki środowiskowe.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Obudowę należy posadowić na stabilnym podłożu, zachowując odpowiednie odstępy dla wentylacji. Drzwi powinny otwierać się swobodnie do 120 stopni. Po zamontowaniu aparatury należy upewnić się, że stopień ochrony IP55 nie został naruszony przez dodatkowe otwory montażowe. Przewody wprowadzać przez odpowiednie dławiki lub uszczelki, aby zachować klasę ochrony.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do stosowania na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniem wody, jednak nie jest przeznaczona do bezpośredniego narażenia na działanie czynników atmosferycznych takich jak deszcz, śnieg czy promieniowanie UV. Zalecana jest do stosowania w suchych lub wilgotnych pomieszczeniach.
• Jakie wyposażenie standardowe wchodzi w skład obudowy? W zestawie znajdują się pełne drzwi, panel tylny, dach, dwie szyny przesuwne oraz zestaw szybko mocujących wsporników płyty montażowej. Uchwyt wykonany jest z poliamidu 6 z dodatkiem 30% włókna szklanego w kolorze czarnym (RAL 9005).
• Jaka jest maksymalna masa aparatury, którą można zamontować wewnątrz obudowy? Dokładny limit nośności nie został określony w danych produktu. Zaleca się przestrzeganie wytycznych producenta dotyczących obciążenia szyn montażowych i drzwi.
