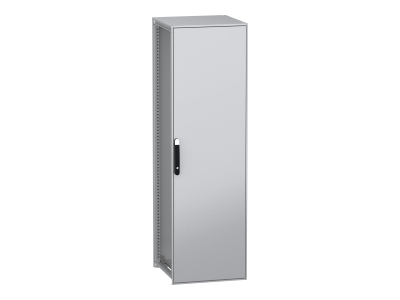

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x600x600mm, IP55 | NSYSFN20660 Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN ze stali dekarbonizowanej to wolnostojące rozwiązanie dedykowane do zabezpieczania aparatury elektrycznej i elektronicznej w warunkach przemysłowych. Wymiary zewnętrzne 2000x600x600 mm zapewniają wystarczającą przestrzeń montażową przy zachowaniu kompaktowej konstrukcji. Stopień ochrony IP55 gwarantuje odporność na pył i wody rozbryzgowe, a klasa IK10 – wysoką odporność na uderzenia mechaniczne. Wyposażenie standardowe obejmuje pełne drzwi z czteropunktowym zamkiem, panel tylny, dach, szyny przesuwne i zestaw mocowań płyty montażowej.

• Stal dekarbonizowana z recyklingu: Materiał przyjazny środowisku – redukcja emisji CO₂ w procesie produkcji o ponad 30% względem stali konwencjonalnej.
• Stopień ochrony IP55: Zapewnia szczelność przed pyłem i ochronę przed wodą rozbryzgową, idealna do hal produkcyjnych, warsztatów i magazynów.
• Klasa IK10 odporności na uderzenia: Wysoka odporność mechaniczna chroni wrażliwą aparaturę wewnątrz obudowy przed uszkodzeniami spowodowanymi uderzeniami lub upadkami.
• Drzwi z czteropunktowym zamkiem i klamką: Umożliwiają stabilne zamknięcie i zabezpieczenie wyposażenia, zapobiegając nieautoryzowanemu dostępowi. 5 mm wkładka z podwójnym prętem zwiększa bezpieczeństwo antywłamaniowe.
• Modułowa konstrukcja z galwanizowanej stali: Rama i wsporniki zapewniają trwałość i stabilność konstrukcji, odporną na korozję i obciążenia mechaniczne.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących stopni ochrony IP i IK, a także standardy bezpieczeństwa dla obudów elektrycznych. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające odporność na pył, wodę i uderzenia mechaniczne.

Zastosowanie

Obudowa modułowa stojąca PanelSeT SFN to wszechstronne rozwiązanie do montażu aparatury elektrycznej i elektronicznej w różnych środowiskach przemysłowych i komercyjnych.

• Zabezpieczenie szaf sterowniczych i rozdzielnic w halach produkcyjnych i magazynach.
• Montaż systemów automatyki, sterowania i zasilania w warsztatach i serwisach.
• Ochrona aparatury w trudnych warunkach środowiskowych – odporna na kurz, wilgoć i lekkie uderzenia.
• Mobilne stanowiska pomiarowe i testowe w laboratoriach przemysłowych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy ją ustawić na stabilnym podłożu, z dala od źródeł ciepła i bezpośredniego nasłonecznienia. Przestrzeń montażowa powinna umożliwiać otwarcie drzwi do 120° oraz dostęp z boku i tyłu. Przed instalacją aparatury należy upewnić się, że płyta montażowa jest prawidłowo zamocowana do szyn przesuwnych. Wszystkie połączenia gwintowe należy dokręcić z zalecanym momentem, aby zapewnić odpowiednią sztywność konstrukcji.

FAQ

• Czy obudowa jest odporna na wodę? Tak – stopień ochrony IP55 oznacza ochronę przed pyłem i przedostawaniem się wody rozbryzgowej, ale nie gwarantuje szczelności w warunkach zalewowych.
• Jakie są maksymalne wymiary montowanej aparatury? Wysokość użytkowa wewnątrz obudowy wynosi około 1900 mm (po odjęciu przestrzeni dachu), szerokość 550 mm, głębokość 550 mm. Dokładne wymiary zależą od konfiguracji wewnętrznej.
• Czy drzwi mogą być otwierane z dowolnej strony? Tak – konstrukcja pozwala na otwieranie drzwi z dowolnej strony, co ułatwia dostęp podczas prac serwisowych.
