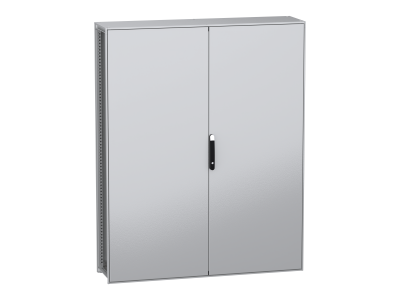

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 2000x1600x400mm, drzwi podwójne, IP55 | NSYSFN2016402D Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 2000x1600x400 mm to wolnostojące, stalowe rozwiązanie do profesjonalnej ochrony aparatury elektrycznej i elektronicznej. Wykonana ze stali dekarbonizowanej, której produkcja wykorzystuje energię odnawialną, oferuje nowoczesne podejście do zrównoważonego budownictwa. Stal galwanizowana w ramie i wspornikach zapewnia wysoką odporność na korozję, natomiast epoksydowo-poliestrowa powłoka proszkowa gwarantuje trwałość i estetyczny wygląd w kolorze szarym RAL 7035 z czarnym uchwytem RAL 9005. Stopień ochrony IP55 i klasa IK10 zapewniają odporność na pył, wodę, olej oraz uderzenia mechaniczne.

• Wymiary 2000x1600x400 mm: Duża przestrzeń montażowa o wysokości 2000 mm, szerokości 1600 mm i głębokości 400 mm – idealna do instalacji szaf sterowniczych, rozdzielnic niskiego napięcia i aparatury przemysłowej.
• Stopień ochrony IP55 i klasa IK10: Ochrona przed pyłem, strumieniem wody i oleju, a także odporność na uderzenia mechaniczne – bezpieczeństwo aparatury nawet w trudnych warunkach środowiskowych.
• Drzwi podwójne z czteropunktowym zamkiem: Wysoki poziom zabezpieczenia z 5 mm wkładką z podwójnym prętem oraz system blokujący – odpowiednie do pomieszczeń zewnętrznych i hal produkcyjnych.
• Stal dekarbonizowana i galwanizowana: Materiał przyjazny środowisku (recykling, energia odnawialna) z jednoczesnym zachowaniem wysokiej wytrzymałości i odporności na korozję.
• Dostęp z wielu stron: Możliwość montażu z tyłu, z przodu i z boku ułatwia instalację, serwisowanie i rozbudowę aparatury wewnątrz obudowy.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa maszyn i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz klasę ochrony IP55 i IK10 zgodnie z normami międzynarodowymi. Zastosowane materiały i konstrukcja są zgodne z przepisami dotyczącymi ochrony środowiska (stosowanie stali dekarbonizowanej).

Zastosowanie

Obudowa modułowa PanelSeT SFN przeznaczona jest do ochrony aparatury elektrycznej, elektronicznej i sterowniczej w różnych środowiskach przemysłowych i komercyjnych. Jej konstrukcja umożliwia montaż zarówno wewnątrz budynków, jak i na zewnątrz w miejscach narażonych na działanie czynników atmosferycznych.

• Rozdzielnice niskiego napięcia w halach produkcyjnych i magazynach.
• Szafy sterownicze do maszyn przemysłowych i linii produkcyjnych.
• Ochrona aparatury w elektroenergetyce, telekomunikacji i automatyce budynkowej.
• Zewnętrzne szafy telekomunikacyjne i energetyczne w miejscach narażonych na wilgoć i kurz.
• Pomieszczenia serwerowni i stanowiska testowe wymagające wysokiego stopnia ochrony IP.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Obudowę należy ustawić na stabilnym, równym podłożu, zabezpieczając ją przed przesunięciem. Drzwi powinny otwierać się swobodnie, z zachowaniem minimalnego kąta 120 stopni. Zaleca się montaż w miejscu suchym i dobrze wentylowanym, z dala od źródeł ciepła. Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć napięcie w obszarze montażu. Po zamontowaniu aparatury wewnątrz, zaleca się przeprowadzenie testów szczelności IP55.

FAQ

• Czy obudowa PanelSeT SFN może być stosowana na zewnątrz? Tak, stopień ochrony IP55 zapewnia odporność na pył i wodę, co pozwala na stosowanie jej w warunkach zewnętrznych, np. w szafach telekomunikacyjnych czy energetycznych.
• Jaki jest maksymalny stopień otwarcia drzwi? Drzwi obudowy otwierają się do kąta 120 stopni, co ułatwia dostęp do wnętrza podczas montażu i serwisu.
• Czy obudowa jest wyposażona w szyny montażowe? Tak, dostarczana jest z dwiema szynami przesuwnymi i zestawem szybko mocujących wsporników płyty montażowej – ułatwia to montaż aparatury i późniejszą rozbudowę.
