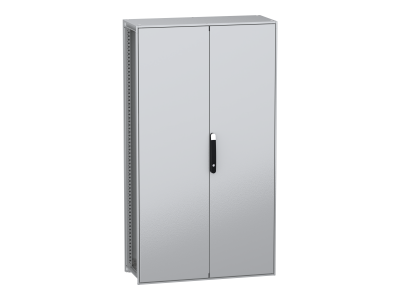

Obudowa modułowa stojąca, PanelSeT SFN, stal dekarbonizowana, 1800x1000x400mm, drzwi podwójne, IP55 | NSYSFN1810402D Schneider Electric

Opis i Kluczowe Cechy

Obudowa modułowa stojąca PanelSeT SFN o wymiarach 1800x1000x400mm to wolnostojące rozwiązanie do montażu aparatury elektrycznej i elektronicznej. Wykonana z dekarbonizowanej stali z zawartością materiałów z recyklingu oraz energii odnawialnej w produkcji, charakteryzuje się wysoką trwałością i niskim wpływem na środowisko. Stopień ochrony IP55 zapewnia ochronę przed pyłem, wodą i olejem, natomiast klasa IK10 odporność na uderzenia mechaniczne. Dostępna z drzwiami podwójnymi w kolorze szarym RAL 7035 z czarnymi uchwytami, wyposażona w zestaw szyn montażowych i system blokujący.

• Stal dekarbonizowana z recyklingu: Materiał przyjazny środowisku, wytwarzany z wykorzystaniem energii odnawialnej – redukuje emisję CO₂ o ponad 50% w porównaniu z konwencjonalną stalą.
• Stopień ochrony IP55: Pełna ochrona przed pyłem, strumieniem wody z dowolnej strony oraz olejem – idealna do zastosowań w suchych i wilgotnych środowiskach.
• Klasa IK10: Odporność na uderzenia mechaniczne o energii 20J – zabezpiecza aparaturę przed uszkodzeniami w trudnych warunkach przemysłowych.
• Drzwi podwójne z czteropunktowym zamkiem: Umożliwiają wygodny dostęp do wnętrza obudowy z zachowaniem wysokiego poziomu zabezpieczenia – blokada drugich drzwi z systemem ryglującym.
• Kompletny zestaw montażowy: W zestawie szyny przesuwne, zestaw szybkomocujących wsporników płyty montażowej i panel tylny, ułatwiające organizację przestrzeni wewnętrznej.

Zgodność z Normami

Obudowa spełnia wymagania normy PN-EN 62208 (puste obudowy do aparatury niskonapięciowej) oraz posiada deklarację zgodności CE. Odporność IP55 i IK10 potwierdzają zgodność z międzynarodowymi standardami ochrony IP i mechanicznej IK. Produkt wytworzony zgodnie z zasadami zrównoważonego rozwoju.

Zastosowanie

Obudowa PanelSeT SFN znajduje zastosowanie w instalacjach przemysłowych, energetycznych i telekomunikacyjnych, gdzie wymagane jest bezpieczne i zorganizowane umieszczenie aparatury elektrycznej i elektronicznej.

• Mocowanie aparatury w halach produkcyjnych, stacjach transformatorowych i rozdzielniach energetycznych.
• Skrzynie sterownicze do maszyn i urządzeń przemysłowych z wymogami ochrony IP55.
• Szafy telekomunikacyjne i serwerowe – ochrona wrażliwej elektroniki w środowiskach biurowych i przemysłowych.
• Pomieszczenia techniczne o podwyższonej wilgotności, np. w zakładach chemicznych lub przetwórstwie spożywczym.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Miejsce montażu należy przygotować zgodnie z wymiarami obudowy (1800x1000x400mm), zapewniając stabilne podłoże. Obudowę można posadowić bezpośrednio na podłodze lub zamocować do podłoża za pomocą odpowiednich uchwytów. Po umieszczeniu obudowy należy zabezpieczyć ją przed przewróceniem (zalecane są systemy kotwiące). Montaż aparatury wewnętrznej powinien odbywać się z zastosowaniem szyn przesuwnych i wsporników płyty montażowej. Przed podłączeniem zasilania należy upewnić się, że wszystkie drzwi są prawidłowo zamknięte i zablokowane.

FAQ

• Jakie są maksymalne wymiary aparatury, którą można zamontować w obudowie? Wymiary wewnętrzne obudowy PanelSeT SFN nie zostały podane w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub etykiety produktu w celu dobrania odpowiednich rozmiarów aparatury.
• Czy obudowa nadaje się do montażu zewnętrznego? Tak – stopień ochrony IP55 zapewnia ochronę przed pyłem, wodą i olejem, co pozwala na stosowanie w środowiskach zewnętrznych, np. przy budynkach przemysłowych, pod wiatami lub w halach otwartych.
• Jakie są zalecenia dotyczące wentylacji wnętrza obudowy? W przypadku montażu aparatury generującej ciepło (np. falowników, zasilaczy) zaleca się stosowanie dodatkowej wentylacji lub klimatyzacji wewnętrznej, aby utrzymać odpowiednią temperaturę pracy. W razie potrzeby można zainstalować wentylatory lub kratki wentylacyjne w miejscach przewidzianych w konstrukcji.
