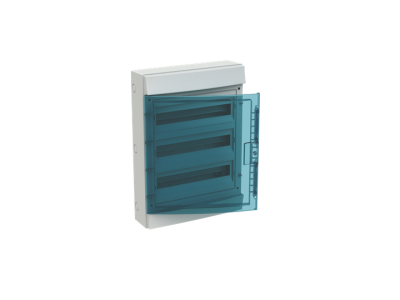

Obudowa Mistral65 n/t drzwi przezroczyste 54 modułów z listwą N+PE, IP65, AT&U/Mistral | 1SLM006501A1208 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa z serii Mistral65 od renomowanego producenta ABB to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Produkt charakteryzuje się pojemnością wynoszącą 54 moduły, co pozwala na przejrzyste rozmieszczenie aparatury modułowej w rozbudowanych systemach. Wysoki stopień ochrony IP65 gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, co czyni ją idealnym wyborem do wymagających aplikacji wnętrzowych. Konstrukcja została wykonana z materiałów o wysokiej wytrzymałości mechanicznej na poziomie IK09, co zapewnia ochronę przed uderzeniami o energii do 10 dżuli.

• Elastyczność montażu: Specjalna konstrukcja maskownicy pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa realną przestrzeń roboczą.
• Regulacja szyn DIN: Możliwość zmiany rozstawu szyn ze standardowych 125 mm na 150 mm oraz regulacja głębokości ich osadzenia pozwala na montaż nie tylko standardowej aparatury, ale również wyłączników nadmiarowoprądowych serii S800 oraz wyłączników kompaktowych Tmax XT1 i XT3.
• Ergonomia drzwi: Przezroczyste drzwi umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy. Można je zamontować tak, aby otwierały się na lewą lub prawą stronę pod kątem pełnych 180 stopni.
• System łączenia: Obudowa posiada perforacje boczne, a wybite otwory o średnicy 28,5 mm umożliwiają zastosowanie dedykowanego zestawu do łączenia obudów (1SLM006500A1949).

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, co jest kluczowe w sektorze B2B. Obudowa przeszła test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT 650°C, co potwierdza jej właściwości samogasnące i bezpieczeństwo pożarowe. Wysoki stopień ochrony IP65 oraz odporność mechaniczna IK09 są zgodne z międzynarodowymi standardami dotyczącymi obudów do aparatury rozdzielczej i sterowniczej niskiego napięcia.

Zastosowanie

Obudowa Mistral65 znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Dzięki możliwości montażu zaawansowanych wyłączników kompaktowych XT1 i XT3, doskonale sprawdza się jako główna rozdzielnica w obiektach o zwiększonym zapotrzebowaniu na moc. Jest rekomendowana do miejsc, gdzie występuje podwyższone zapylenie lub wilgotność, takich jak hale produkcyjne, warsztaty, magazyny oraz garaże podziemne.

Wskazówki Montażowe

Podczas instalacji należy zwrócić uwagę na brak fabrycznych perforacji u góry i na dole obudowy, co pozwala instalatorowi na precyzyjne wykonanie otworów pod dławiki zgodnie z indywidualnym projektem trasy kablowej. W zestawie znajdują się listwy zaciskowe N+PE, które należy zamontować w dedykowanych uchwytach. Przy montażu aparatury o większych gabarytach (np. seria S800), należy dostosować głębokość szyny DIN przed finalnym dokręceniem osprzętu. Zaleca się zachowanie odpowiedniego momentu dokręcania śrub obudowy, aby utrzymać deklarowaną szczelność IP65.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Producent wskazuje na zastosowania wnętrzowe. Mimo wysokiego IP65, w przypadku ekspozycji zewnętrznej należy wziąć pod uwagę wpływ promieniowania UV na tworzywo.
• Czy w zestawie są szyny DIN? Tak, obudowa jest wyposażona w szyny DIN z możliwością regulacji ich rozstawu i głębokości.
• Jakie wyłączniki kompaktowe pasują do tej obudowy? Dzięki regulacji głębokości szyny, obudowa jest kompatybilna z wyłącznikami ABB Tmax XT1 oraz XT3.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na obustronny montaż drzwi z kątem otwarcia do 180 stopni.
