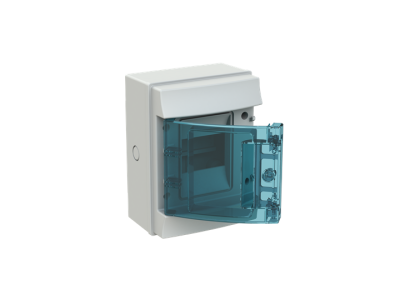

Obudowa Mistral65 n/t drzwi przezroczyste 4 modułów, IP65, AT&U/Mistral | 1SL1200A00 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa z serii Mistral65 od renomowanego producenta ABB to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Model o numerze katalogowym 1SL1200A00 oferuje miejsce na 4 moduły aparatury modułowej, zapewniając jednocześnie najwyższy standard ochrony komponentów. Kluczowym atutem jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, co czyni ją idealnym wyborem do wymagających aplikacji wnętrzowych. Konstrukcja charakteryzuje się wyjątkową wytrzymałością mechaniczną na poziomie IK09, co oznacza odporność na uderzenia o energii do 10 dżuli. Przezroczyste drzwi z możliwością obustronnego montażu (otwieranie lewo/prawo pod kątem 180°) pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania wnętrza obudowy.

• Elastyczność modułowa: Specjalna konstrukcja maskownicy pozwala na uzyskanie dodatkowego modułu (po 0,5 modułu na stronę), co zwiększa przestrzeń roboczą.
• Regulacja głębokości: Możliwość zmiany głębokości osadzenia szyny DIN pozwala na montaż zaawansowanej aparatury, takiej jak wyłączniki S800 czy wyłączniki kompaktowe Tmax XT1 i XT3.
• Perforacje boczne: Obudowa posiada fabryczne perforacje ułatwiające wprowadzanie przewodów z boków urządzenia.
• Bezpieczeństwo pożarowe: Materiał przeszedł test rozżarzonym drutem (GWT) przy temperaturze 650°C, co minimalizuje ryzyko rozprzestrzeniania się ognia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Obudowa spełnia wymagania dotyczące stopnia ochrony IP65 oraz odporności mechanicznej IK09. Zastosowane materiały termoplastyczne są zgodne z procedurami testowymi Glow Wire Test (GWT 650°C), co potwierdza ich przydatność do stosowania w instalacjach budynkowych o podwyższonych wymogach bezpieczeństwa pożarowego.

Zastosowanie

Obudowa ABB Mistral65 znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Dzięki wysokiej szczelności jest niezastąpiona w miejscach o zwiększonej wilgotności lub zapyleniu, takich jak hale produkcyjne, warsztaty, garaże podziemne oraz magazyny. Możliwość montażu aparatury o większych gabarytach (seria XT1, XT3) sprawia, że jest to doskonała baza dla rozdzielnic sterowniczych i zabezpieczających w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż obudowy jest intuicyjny i pozwala na dużą swobodę konfiguracji:

• Łączenie obudów: Wykorzystując wybity otwór o średnicy 28,5 mm, można zastosować dedykowany zestaw łączący (1SLM006500A1949), co pozwala na estetyczną rozbudowę systemu rozdzielczego.
• Zarządzanie przewodami: Należy pamiętać, że góra i dół obudowy nie posiadają fabrycznych perforacji, co pozwala instalatorowi na precyzyjne wykonanie otworów pod dławiki zgodnie z indywidualnym projektem.
• Konfiguracja drzwi: Zawiasy są symetryczne, co umożliwia zmianę kierunku otwierania drzwi w zależności od dostępnego miejsca na ścianie.
• Szyna DIN: Przed montażem aparatury warto dostosować głębokość szyny DIN, aby zapewnić idealne licowanie się frontów wyłączników z maskownicą.

FAQ

Czy obudowa nadaje się do montażu na zewnątrz?
Producent wskazuje na zastosowania wnętrzowe. Mimo wysokiego stopnia IP65, w przypadku ekspozycji zewnętrznej należy upewnić się, że obudowa nie będzie narażona na bezpośrednie działanie promieniowania UV, które może wpłynąć na trwałość tworzywa.

Jakie aparaty zmieszczą się w tej obudowie?
Dzięki regulowanej głębokości szyny DIN, oprócz standardowej aparatury modułowej, można w niej zamontować wyłączniki instalacyjne wysokiej mocy S800 oraz wyłączniki kompaktowe ABB Tmax XT1 i XT3.

Czy w zestawie są dławiki?
Obudowa posiada gładkie ścianki na górze i na dole, co wymaga samodzielnego doboru i montażu odpowiednich dławików kablowych w celu zachowania stopnia ochrony IP65.
