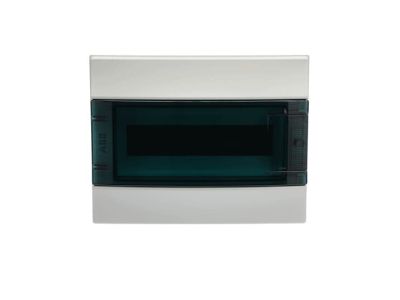

Obudowa Mistral65 n/t drzwi przezroczyste 12 modułów z listwą N+PE, IP65, AT&U/Mistral | 1SLM006501A1202 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa z serii Mistral65 od renomowanego producenta ABB to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Model o numerze katalogowym 1SLM006501A1202 oferuje przestrzeń na 12 modułów, z unikalną możliwością rozszerzenia o jeden dodatkowy moduł (po 0,5 modułu na każdą stronę), co zapewnia wyjątkową elastyczność podczas konfiguracji aparatury modułowej. Konstrukcja charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje pełną pyłoszczelność oraz odporność na strugi wody, czyniąc ją idealnym wyborem do wymagających aplikacji wnętrzowych.

• Wytrzymałość mechaniczna: Stopień ochrony IK09 zapewnia wysoką odporność na uderzenia mechaniczne, co jest kluczowe w środowiskach przemysłowych.
• Bezpieczeństwo pożarowe: Obudowa przeszła test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT 650°C, co potwierdza jej właściwości samogasnące.
• Elastyczność montażu: Możliwość regulacji głębokości osadzenia szyny DIN pozwala na montaż nie tylko standardowej aparatury, ale również większych jednostek, takich jak wyłączniki instalacyjne serii S800 czy wyłączniki kompaktowe Tmax XT1 i XT3.
• Innowacyjne drzwi: Przezroczyste drzwi mogą być montowane jako lewo- lub prawostronne, a ich kąt otwarcia wynosi pełne 180°, co znacząco ułatwia prace serwisowe i obsługę.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wysoki stopień ochrony IP65 oraz odporność mechaniczna IK09 świadczą o spełnieniu norm dotyczących obudów do rozdzielnic i sterownic niskonapięciowych. Zastosowanie materiałów o odporności termicznej 650°C (GWT) gwarantuje zgodność z przepisami przeciwpożarowymi dla instalacji wnętrzowych.

Zastosowanie

Obudowa Mistral65 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki swojej szczelności i wytrzymałości, doskonale sprawdza się w halach produkcyjnych, warsztatach, magazynach oraz garażach podziemnych. Możliwość montażu zaawansowanej aparatury typu XT1 czy XT3 sprawia, że jest to idealna baza dla mniejszych rozdzielnic sterowniczych i zabezpieczających w nowoczesnych systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż obudowy jest intuicyjny i przyjazny dla instalatora. Obudowa posiada fabryczne perforacje po bokach, ułatwiające wprowadzanie przewodów. Należy pamiętać, że góra i dół obudowy są pełne (brak perforacji), co pozwala na precyzyjne wykonanie otworów pod dławiki zgodnie z indywidualnym projektem. Wybite otwory boczne o średnicy 28,5 mm mogą zostać wykorzystane do łączenia obudów w zestawy przy użyciu dedykowanego łącznika 1SLM006500A1949. W zestawie znajdują się listwy zaciskowe N+PE, co przyspiesza proces okablowania i zapewnia estetyczne oraz bezpieczne połączenia ochronne i neutralne.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Producent wskazuje, że model ten jest dedykowany do aplikacji wnętrzowych, mimo wysokiego stopnia ochrony IP65.
• Czy w obudowie zmieszczą się wyłączniki kompaktowe? Tak, dzięki regulowanej głębokości szyny DIN, obudowa umożliwia montaż wyłączników Tmax XT1 oraz XT3.
• Ile modułów faktycznie można zamontować? Standardowo obudowa mieści 12 modułów, jednak specjalna konstrukcja maskownicy pozwala na uzyskanie 1 dodatkowego modułu (łącznie 13), wykorzystując po 0,5 modułu wolnej przestrzeni po bokach.
• Czy kierunek otwierania drzwi można zmienić po montażu? Tak, konstrukcja zawiasów pozwala na przełożenie drzwi, aby otwierały się na lewą lub prawą stronę w zależności od potrzeb użytkownika.
