Obudowa Mistral65 drzwi przezroczyste 24 modułów z listwą N+PE, AT&U/Mistral | 1SLM006502A1204 ABB

Opis i Kluczowe Cechy

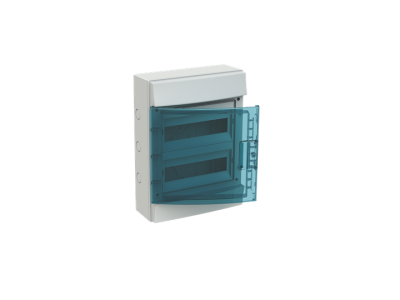

Obudowa ABB z serii Mistral65 o numerze katalogowym 1SLM006502A1204 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Jednostka ta oferuje przestrzeń na 24 moduły aparatury modułowej, zapewniając jednocześnie najwyższy standard bezpieczeństwa i trwałości. Konstrukcja charakteryzuje się wyjątkową odpornością mechaniczną na poziomie IK09, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Przezroczyste drzwi wykonane z wysokiej jakości tworzywa pozwalają na stałą inspekcję stanu aparatury bez konieczności otwierania wnętrza, a ich unikalna konstrukcja umożliwia otwarcie pod kątem pełnych 180 stopni, z opcją montażu prawo- lub lewostronnego.

• Zwiększona pojemność: Specjalna konstrukcja maskownicy pozwala na uzyskanie dodatkowego modułu na każdy rząd (po 0,5 modułu z każdej strony), co ułatwia organizację okablowania.
• Regulacja szyn DIN: Możliwość zmiany głębokości osadzenia szyny DIN pozwala na montaż nie tylko standardowej aparatury, ale również większych aparatów, takich jak wyłączniki nadprądowe serii S800 czy wyłączniki kompaktowe Tmax XT1 i XT3.
• Elastyczność montażu: W obudowach wielorządowych istnieje możliwość zmiany rozstawu szyn ze standardowych 125 mm na 150 mm, co znacząco zwiększa komfort pracy przy gęstym upakowaniu przewodów.
• Zarządzanie okablowaniem: Obudowa posiada fabryczne perforacje po bokach, ułatwiające wprowadzanie przewodów, przy zachowaniu pełnej szczelności góry i dołu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa. Obudowa przeszła pomyślnie test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT 650°C, co potwierdza jej właściwości samogasnące i bezpieczeństwo pożarowe w aplikacjach wnętrzowych. Wysoki stopień ochrony IP65 zapewnia całkowitą pyłoszczelność oraz ochronę przed strugami wody, co czyni ją idealnym wyborem do trudnych warunków środowiskowych.

Zastosowanie

Obudowa Mistral65 znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Dzięki możliwości montażu zaawansowanych wyłączników kompaktowych XT1 i XT3, doskonale sprawdza się jako rozdzielnica główna lub oddziałowa w systemach automatyki budynkowej, halach produkcyjnych oraz warsztatach. Jest to rozwiązanie dedykowane dla instalatorów poszukujących niezawodności w miejscach narażonych na zapylenie i wilgoć.

Wskazówki Montażowe

Podczas instalacji należy zwrócić uwagę na optymalne wykorzystanie przestrzeni dzięki regulowanej szynie DIN. W przypadku konieczności łączenia kilku jednostek, można wykorzystać dedykowany zestaw łączący 1SLM006500A1949, wykorzystując wybity otwór o średnicy 28,5 mm. Obudowa dostarczana jest z fabrycznymi listwami zaciskowymi N+PE, co przyspiesza proces prefabrykacji rozdzielnicy. Należy pamiętać o zachowaniu odpowiednich momentów dokręcania zacisków zgodnie ze specyfikacją aparatury modułowej.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Producent wskazuje na zastosowanie w aplikacjach wnętrzowych, jednak wysoki stopień ochrony IP65 pozwala na pracę w miejscach o dużej wilgotności i zapyleniu.
• Czy w zestawie znajdują się szyny N i PE? Tak, obudowa jest wyposażona w dedykowane listwy zaciskowe N+PE.
• Jakie aparaty o większym gabarycie można zamontować? Dzięki regulacji głębokości szyny DIN, obudowa mieści wyłączniki S800 oraz kompaktowe wyłączniki mocy XT1 i XT3.
