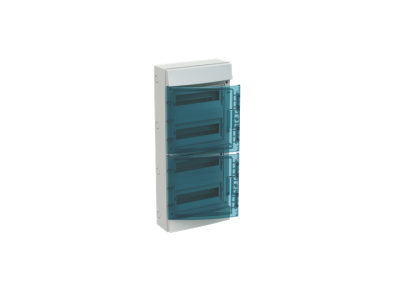

Obudowa Mistral65, 48 modułów, drzwi przezroczyste z listwą N+PE, IP65, AT&U/Mistral | 1SLM006501A1207 ABB

Opis i Kluczowe Cechy

Obudowa rozdzielcza ABB z serii Mistral65 o numerze katalogowym 1SLM006501A1207 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych wewnątrz budynków. Produkt oferuje przestrzeń na 48 modułów, co pozwala na budowę rozbudowanych układów sterowania i zabezpieczeń. Kluczowym atutem jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed strumieniami wody, czyniąc ją idealnym wyborem do wymagających środowisk przemysłowych i warsztatowych.

• Konstrukcja modułowa: Specjalnie zaprojektowana maskownica pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa elastyczność konfiguracji aparatury.
• Regulacja szyn DIN: Obudowa umożliwia zmianę rozstawu szyn z 125 mm na 150 mm, co jest kluczowe przy optymalizacji ułożenia przewodów. Dodatkowo, możliwość zmiany głębokości osadzenia szyny DIN pozwala na montaż nie tylko standardowej aparatury modułowej, ale również wyłączników instalacyjnych serii S800 oraz wyłączników kompaktowych Tmax XT1 i XT3.
• Wytrzymałość mechaniczna: Obudowa charakteryzuje się stopniem odporności IK09, co oznacza bardzo wysoką odporność na uderzenia mechaniczne.
• Ergonomia drzwi: Przezroczyste drzwi mogą być montowane jako lewo- lub prawostronne, a ich kąt otwarcia wynosi pełne 180°, co znacząco ułatwia prace serwisowe i eksploatacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa. Obudowa przeszła pomyślnie test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT=650°C, co potwierdza jej właściwości samogasnące i bezpieczeństwo pożarowe w aplikacjach wnętrzowych. Wysoki stopień ochrony IP65 oraz odporność mechaniczna IK09 są zgodne z międzynarodowymi standardami dotyczącymi obudów niskonapięciowych, zapewniając długowieczność i niezawodność instalacji.

Zastosowanie

Obudowa Mistral65 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce budynkowej, przemyśle oraz nowoczesnych instalacjach domowych. Dzięki możliwości montażu aparatury o większych gabarytach (jak XT1 czy XT3), doskonale sprawdza się jako rozdzielnica główna lub oddziałowa w obiektach komercyjnych. Perforacje boczne ułatwiają wprowadzanie przewodów, a brak perforacji na górze i dole pozwala instalatorowi na precyzyjne wykonanie otworów pod dławiki zgodnie z indywidualnym projektem, zachowując najwyższą szczelność układu.

Wskazówki Montażowe

Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Łączenie obudów: Wykorzystując wybite otwory boczne o średnicy 28,5 mm, można zastosować dedykowany zestaw do łączenia obudów (kod: 1SLM006500A1949), co pozwala na modułową rozbudowę systemu rozdzielczego.
• Zarządzanie okablowaniem: Dzięki regulowanemu rozstawowi szyn (125/150 mm), instalator zyskuje dodatkową przestrzeń na ułożenie wiązek kablowych, co zapobiega przegrzewaniu się styków i ułatwia identyfikację obwodów.
• Listwy zaciskowe: Produkt dostarczany jest z fabryczną listwą N+PE, co przyspiesza proces prefabrykacji rozdzielnicy i zapewnia pewne połączenie przewodów ochronnych i neutralnych.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Producent wskazuje, że model ten jest dedykowany do aplikacji wnętrzowych. Mimo wysokiego IP65, w przypadku ekspozycji na promieniowanie UV i skrajne warunki atmosferyczne, należy zweryfikować specyfikację materiałową dla danej lokalizacji.
• Jakie wyłączniki kompaktowe pasują do tej obudowy? Dzięki regulacji głębokości szyny DIN, w obudowie można bezpiecznie zamontować wyłączniki ABB serii S800 oraz kompaktowe wyłączniki Tmax XT1 i XT3.
• Czy mogę zmienić kierunek otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na obustronny montaż drzwi (lewo/prawo) nawet po zainstalowaniu obudowy na ścianie.
