Obudowa Mistral65, 18 modułów, drzwi przezroczyste z listwą N+PE, IP65, AT&U/Mistral | 1SLM006502A1203 ABB

Alternatywny kod produktu: 1SLM006502A1203

Opis i Kluczowe Cechy

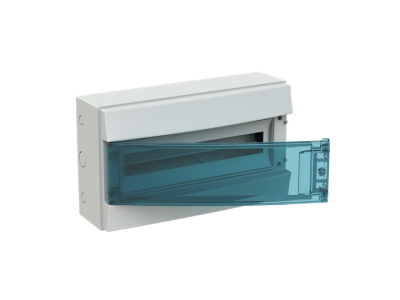

Obudowa Mistral65 (symbol 1SLM006502A1203) to 18-modułowa konstrukcja wnętrzowa o klasie ochrony IP65, wyposażona w drzwi przezroczyste zintegrowane z listwą neutralną i ochronną (N+PE). Perforacje boczne oraz możliwość montażu zestawu do łączenia obudów (symbol 1SLM006500A1949) zapewniają elastyczność w prowadzeniu okablowania. Drzwi otwierane są w obie strony pod kątem 180°, ułatwiając dostęp do wnętrza szafki.

• Klasa ochrony IP65: Pełna ochrona przed pyłem i strumieniami wody z dowolnego kierunku – idealne do zastosowań w warunkach zewnętrznych lub wilgotnych.
• Drzwi przezroczyste z listwą N+PE: Ułatwiają identyfikację aparatury i zapewniają odporność na korozję, zabezpieczając obwód neutralny i ochronny.
• Perforacje boczne do prowadzenia kabli: Umożliwiają swobodne wprowadzanie przewodów bez konieczności dodatkowego wiercenia, zachowując stopień ochrony IP65.
• Elastyczny układ modułów (18 modułów): Maskownica pozwala uzyskać dodatkowe 1 moduł na rząd (po 0,5 modułu z każdej strony), optymalizując przestrzeń montażową.
• Konfiguracja szyn DIN (rozstaw 125 mm / 150 mm): Możliwość dostosowania szyn do montażu aparatury o różnych wymiarach, w tym wyłączników S800 i kompaktowych XT1/XT3.

Zgodność z Normami

Obudowa Mistral65 spełnia wymagania norm europejskich dotyczących ochrony przed pyłem i wodą (IP65), odporności mechanicznej (IK09) oraz testu rozżarzonego drutu (GWT >650°C). Produkt posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral65 przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych, telekomunikacyjnych oraz przemysłowych, gdzie wymagana jest wysoka ochrona środowiskowa i mechaniczna.

• Stacje transformatorowe i rozdzielnice niskiego napięcia – ochrona aparatury w warunkach zewnętrznych lub wilgotnych.
• Pomieszczenia przemysłowe z ryzykiem zapylenia lub zalania wodą.
• Apteki, laboratoria, serwerownie – zapewnienie szczelności i łatwej identyfikacji aparatury.
• Maszyny i urządzenia przemysłowe – ochrona modułów sterujących i zabezpieczających.

Wskazówki Montażowe

Montaż obudowy Mistral65 powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Zaleca się montaż na stabilnym podłożu z uwzględnieniem maksymalnego obciążenia szyn DIN. Wprowadzanie kabli przez perforacje boczne powinno odbywać się przy użyciu odpowiednich dławików kablowych, aby zachować stopień ochrony IP65. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie. Drzwi otwierane są w obie strony – podczas montażu aparatury zaleca się utrzymanie otwarcia 180° dla ułatwienia dostępu.

FAQ

• Czy obudowa Mistral65 nadaje się do montażu zewnętrznego? Tak, stopień ochrony IP65 oraz odporność mechaniczna IK09 zapewniają pełną ochronę w warunkach zewnętrznych, w tym przed deszczem i pyłem.
• Jakie aparaty można montować w tej obudowie? Obudowa przystosowana jest do montażu aparatury modułowej o szerokości 18 modułów. Możliwość dostosowania szyn DIN (125 mm / 150 mm) umożliwia montaż wyłączników S800 oraz kompaktowych XT1 i XT3.
• Czy drzwi obudowy można otwierać w obie strony? Tak, drzwi otwierają się pod kątem 180° zarówno w lewo, jak i w prawo, co ułatwia dostęp do wyposażenia w zależności od lokalizacji instalacji.
