Obudowa Mistral41W n/t drzwi przezroczyste 12 modułów, IP41, AT&U/Mistral | 1SPE007717F0420 ABB

Alternatywny kod produktu: 1SPE007717F0420

Opis i Kluczowe Cechy

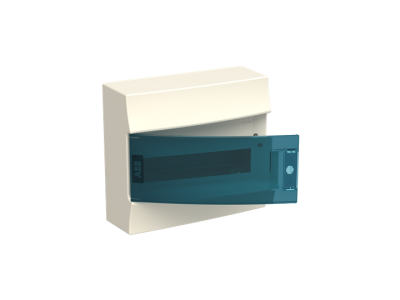

Obudowa Mistral41W z drzwiami przezroczystymi przeznaczona jest do montażu naściennego i mieści 12 modułów o rozstawie szyn DIN 125 mm. Wyposażona w drzwi otwierane do lewej i prawej strony pod kątem 180°, co ułatwia dostęp do wnętrza podczas prac serwisowych. Niewidoczne z zewnątrz perforacje na górze i dole obudowy zapewniają naturalną konwekcję, eliminując potrzebę dodatkowej wentylacji. Maskownica w obudowie umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po każdej stronie).

• Przejrzyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają identyfikację obwodów bez otwierania obudowy.
• Stopień ochrony IP41: Chroni przed wnikaniem ciał stałych powyżej 50 mm i pionowo padających kropel wody – odpowiedni do suchych i lekko wilgotnych pomieszczeń.
• Stopień odporności mechanicznej IK08: Ochrona przed uderzeniami mechanicznymi do 5 J – zwiększa trwałość w warunkach przemysłowych.
• 180° otwieranie drzwi: Praktyczny dostęp do wnętrza obudowy z obu stron, ułatwiający montaż i konserwację aparatury.
• Maskownica 12+1 modułów: Elastyczne zarządzanie przestrzenią – możliwość dodania jednego modułu na rząd dzięki przesuwanym maskownikom.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących stopni ochrony IP i IK, a także testy odporności na wysokie temperatury (GWT > 650°C). Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z normami EN.

Zastosowanie

Obudowa Mistral41W znajduje zastosowanie w instalacjach elektrycznych i automatyce przemysłowej jako osłona dla aparatury modułowej.

• Montaż aparatury w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Zastosowanie w instalacjach domowych i biurowych do ochrony liczników, zabezpieczeń i innych urządzeń modułowych.
• Wykorzystanie w systemach automatyki budynkowej i przemysłowej wymagających przezroczystych drzwi do szybkiej weryfikacji stanu technicznego.
• Instalacje w pomieszczeniach suchych i lekko wilgotnych, gdzie wymagany jest stopień ochrony IP41.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę należy zamocować do stabilnej powierzchni ściany, zachowując odpowiednie odstępy dla wentylacji (perforacje u góry i dołu). Po zamontowaniu aparatury na szynach DIN, drzwi należy wyregulować tak, aby otwierały się płynnie i nie blokowały się. W przypadku stosowania dodatkowej maskownicy, należy ją odpowiednio wyprofilować przed montażem aparatury.

FAQ

• Czy obudowa Mistral41W nadaje się do montażu na zewnątrz? Nie – stopień ochrony IP41 nie zapewnia odpowiedniej ochrony przed deszczem i wilgocią. Przeznaczona wyłącznie do użytku wewnętrznego w suchych lub lekko wilgotnych pomieszczeniach.
• Jaki jest maksymalny pobór mocy aparatury w tej obudowie? Maksymalny pobór mocy nie został określony w dostępnych danych. Zaleca się stosowanie obudowy zgodnie z zaleceniami producenta aparatury oraz normami bezpieczeństwa.
• Czy drzwi można zamontować do otwierania tylko w jedną stronę? Tak – drzwi obudowy Mistral41W mogą być montowane do otwierania tylko w lewo lub tylko w prawo, zgodnie z preferencjami instalatora.
